XGL-1脉冲Nd:YAG激光器实验装置

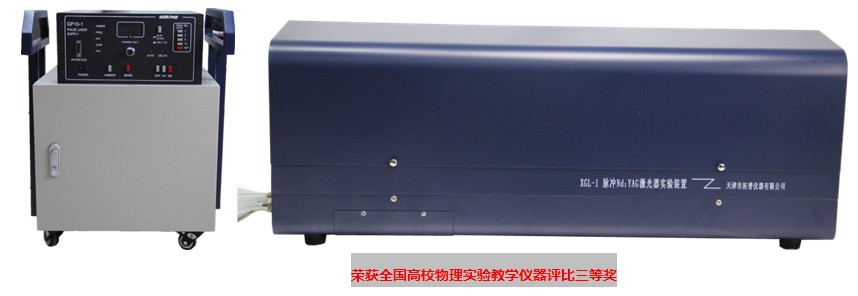

XGL-1脉冲Nd:YAG激光器实验装置图片
品牌:拓普
产地:天津


产品介绍

l 采用闪光灯泵浦、开关电源、电光调Q、腔外倍频技术。

l 对激光腔及倍频晶体等采用水冷循环保护。

l 激光电源操作简单、方便。

l 当环境温度超过60℃时主功率变换桥会自动锁闭,待温度降低15℃时,可自动恢复。

技术参数

名 称

规 格

数 量

主 机

主机输出激光波长:532nm、1064nm,输出能量:600mJ(1064nm,静态),光束发散角:≤ 5mrad

1套

激光电源

充电电压1000V(连续可调),输出平均功率1KW,放电频率1、5、10、20Hz;放电脉宽200us,晶体高压5KV,调Q延时180us(50~300us可调)

1套

光 源

指示激光器: GY-11 氦氖激光器(含电源):波长632.8nm,功率≥1.5mW,单模TEM00,全保护安全高压插头,腔长250mm,带支架。

1套

晶体组件

激光晶体:Nd3+:YAG晶体,φ6x120mm

倍频晶体:KTP晶体,通光口径7x7mm,S1:AR@1064nm,S2:AR@532nm,倍频效率:5%~15%

调Q晶体组件:

调Q晶体:KDP晶体

调Q方式:退压电光调Q:1~5KV(可调)

半波电压:3800V

1套

光学组件

输 入 镜:通光口径φ20mm,1064nm全反射

输 出 镜:通光口径φ20mm,T=80%@1064nm

透 镜:f=500mm,φ36mm,AR@400~700nm

布式角偏振片:φ30*3mm

短波通滤光片

1套

机械/调整组件

可变光阑(φ2~28mm)、光靶、刀口、白屏

精密光学导轨:尺寸1000mm*80mm专用硬铝合金型材,带刻度,分辨精度1mm,配套滑座。

1套

其 他

专用水箱、水管、水控开关、水泵、螺丝刀、实验讲义、使用说明书

1套

可选配置

DT-1光电探测器:光谱响应波长:400nm~1100nm,光敏面:Φ1mm,峰值波长:900±50mm,工作电压DC:18V,配套底座及支杆

1套

可选配置

145C激光能量计

1套

可选配置

进口数字示波器

1套

可选配置

调Q晶体组件

1套

实验内容

1. Nd3+:YAG激光器的阈值与斜效率测量

2. Nd3+:YAG激光器的电光调Q、动静比测量、脉冲宽度测量实验

3. Nd3+:YAG激光器的倍频与相位匹配实验

4. Nd3+:YAG激光器的选模实验

5. Nd3+:YAG激光器的横模模式判别

6. Nd3+:YAG激光器的发散角测量

7. Nd3+:YAG激光器谐振腔长度对激光阈值、能量、模式、发散角等的影响

8. 选配:被动调Q实验
