CTB500B (500A/100kHz)高精度电流探头

型号: CTB500B
产地: 深圳
索取资料及报价


型号:	CTB500B
产地:	深圳

产品介绍

1. 概述

CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxA系列需要配合CTB104(四通道传感器单元)使用，CTBxxxB只需用12V适配器供电，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

产品电气规格


型号	CTB500B
额定电流	AC/DC 500A
带宽	100kHz
电流传输比	4mV/A
最大输入电流	参考电流额定值VS频率曲线

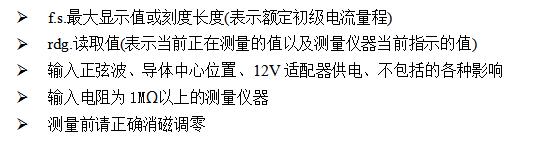

精度	参考精度列表说明
使用温湿度范围	-40℃～85℃,80% RH以下（没有结露）
保证精度范围	0℃～40℃,80% RH以下
温漂系数	-40℃～0℃﹑40℃～85℃ 幅度灵敏度：±0.02% rdg./℃以下偏置电压：≤±0.01% f.s./℃
可测量导体直径	φ50 mm以下
导体位置影响	±0.2%rdg.以下 (100A输入，DC-100Hz，使用外径为10mm的线材情况)
供电方式	DC 12V/1A（标配适配器）
