皮托管FLC-APT-E, FLC-APT-F

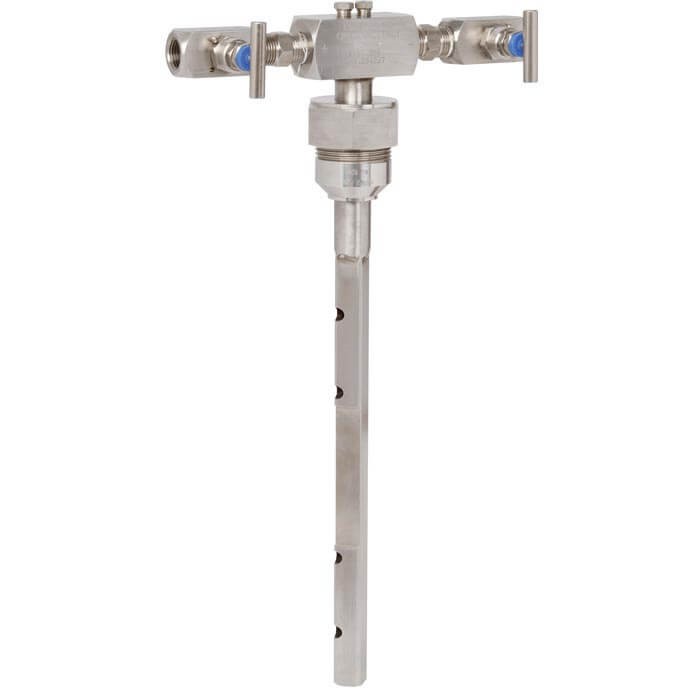

皮托管FLC-APT-E, FLC-APT-F图片
型号: FLC-APT-E,FLC-APT-F
品牌: WIKA
索取资料及报价
型号:FLC-APT-E,FLC-APT-F
品牌:WIKA
产品介绍

可拆卸式和固定式

皮托管的应用

  • 石油生产和精炼
  • 水处理和配送系统
  • 气体处理和输送
  • 化工和石化行业

皮托管的功能特性

  • 适用于液体、气体和蒸汽流量测量
  • 准确度 ≤ 实际流量的±2 %
  • 测量重复性为0.1 %
  • 比于其他一次流量元件,该型号具有更小的压力损失(约< 1%)

皮托管的描述

皮托管是根据差压原理进行测量的流量产品。体积流量则是根据静压侧和动压侧的压力差、管道内径等参数,利用伯努利方程求得。通过动压侧四个测量孔得出的管道内流速更准确,这也确保了产品在测量过程中的高精度。

由于介质流过皮托管时没有引起任何涡流,因此需要在上游产生一个断点。这样,下游测量点才能产生带恒定流量系数的定压,即便是较大的流量测量也一样。该产品可满足广泛的流量测量应用需求。

基于管道内径、介质特性和雷诺数,皮托管周围会产生一个涡流。在管道对立面安装的支撑能够提供和皮托管的自然频率相符合的漩涡分离频率。是否需要立面支撑需要在设计阶段确认。

皮托管输出的差压值一般被连接到差压变送器上,该差压值产生的电子信号和差压值是有一定的比例关系。差压计或差压开关可用于现场指示流量及设备开关任务。

皮托管适用于测量完全充满管道横截面的单相流体。

皮托管主要特点:

  • 安装成本低
  • 长效的测量精度
  • 更小的**压损
  • 可选固定式或可拆卸式
