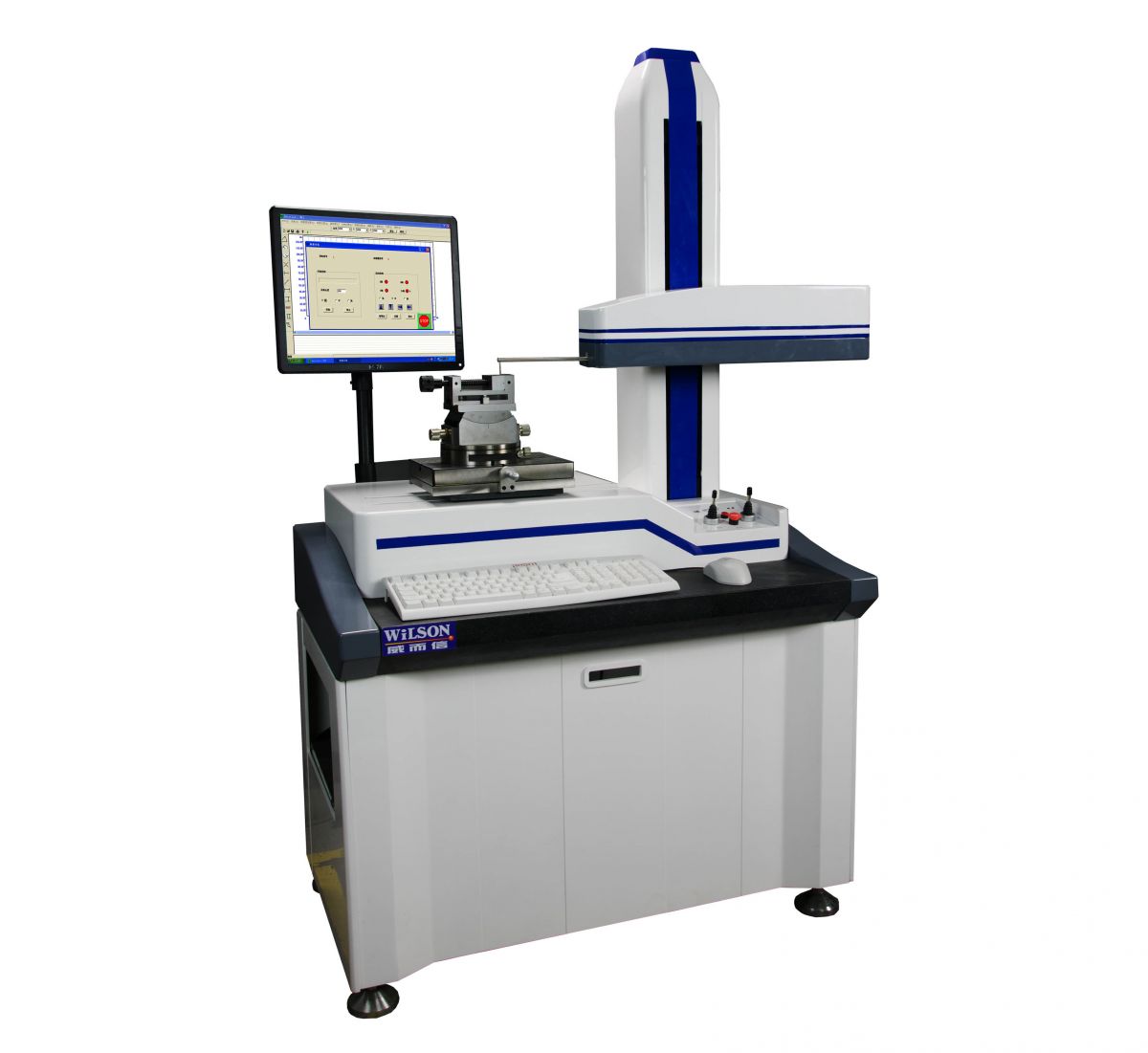

型号: MMD-R320品牌: Wilson产地: 广州
索取资料及报价
| |
| 型号: | MMD-R320 | | 品牌: | Wilson | | 产地: | 广州 | | 仪器类别: | 台式 | | 仪器种类: | 接触式 |
产品介绍 | 测量项目 | | 测量项目 | 点、直线、圆、部分圆、椭圆、圆弧处理(圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等)、最高点、最低点、距离、角度处理(坐标夹角、直线夹角)、直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度(对数曲线)、轮廓度等参数 | | 测量范围 | | X轴(横导轨) | 320mm | | Z1轴(传感器) | 60mm | | Z轴(立柱) | 500mm | | 测量精度 | | X轴(L=X轴导轨移动距离) | ±(1+L/300)μm | | Z1轴(H=Z1轴方向测量高度) | ±(0.8+2H/100)μm | | X轴水平臂 | | 直线度 | 1.2μm/200mm | | 光栅分辨率 | 0.02μm | | 光栅产地 | 进口 | | Z1轴传感器 | | 分辨率 | 0.02μm | | 传感器类型 | 光栅传感器 | | 产地 | 进口 | | 移动方向 | 前/后 双方向 | | 测力 | 0.5-6g | | 测针针尖 | 硬质合金 R：0.05mm、0.01mm | | 爬坡角度 | 上升77度 下降88度 | | 速度 | | 测量速度 | 0.1mm/s,0.2mm/s,0.5mm/s(自定义) | | 定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s(自定义) | | 图形放大/缩小 | | 图形放大 | 可任意缩小、放大 | | 综合调整台 | | 综合调整台 | X轴水平倾斜调整范围：±30°Y轴方向调整范围：±7.5mmZ轴回转可调360度(带微调装置) | | 安装要求 | | 电源 | 220-240V AC, 50HZ，单独地线；最大功率消耗450W | | 压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m3/min(气源供给0.6MP，0.25m3/min以上) | | 环境要求 | 工作温度：10°-30°(常温)；湿度20-80%RH(无结露)，良好地线，无明显振源 |
| |
