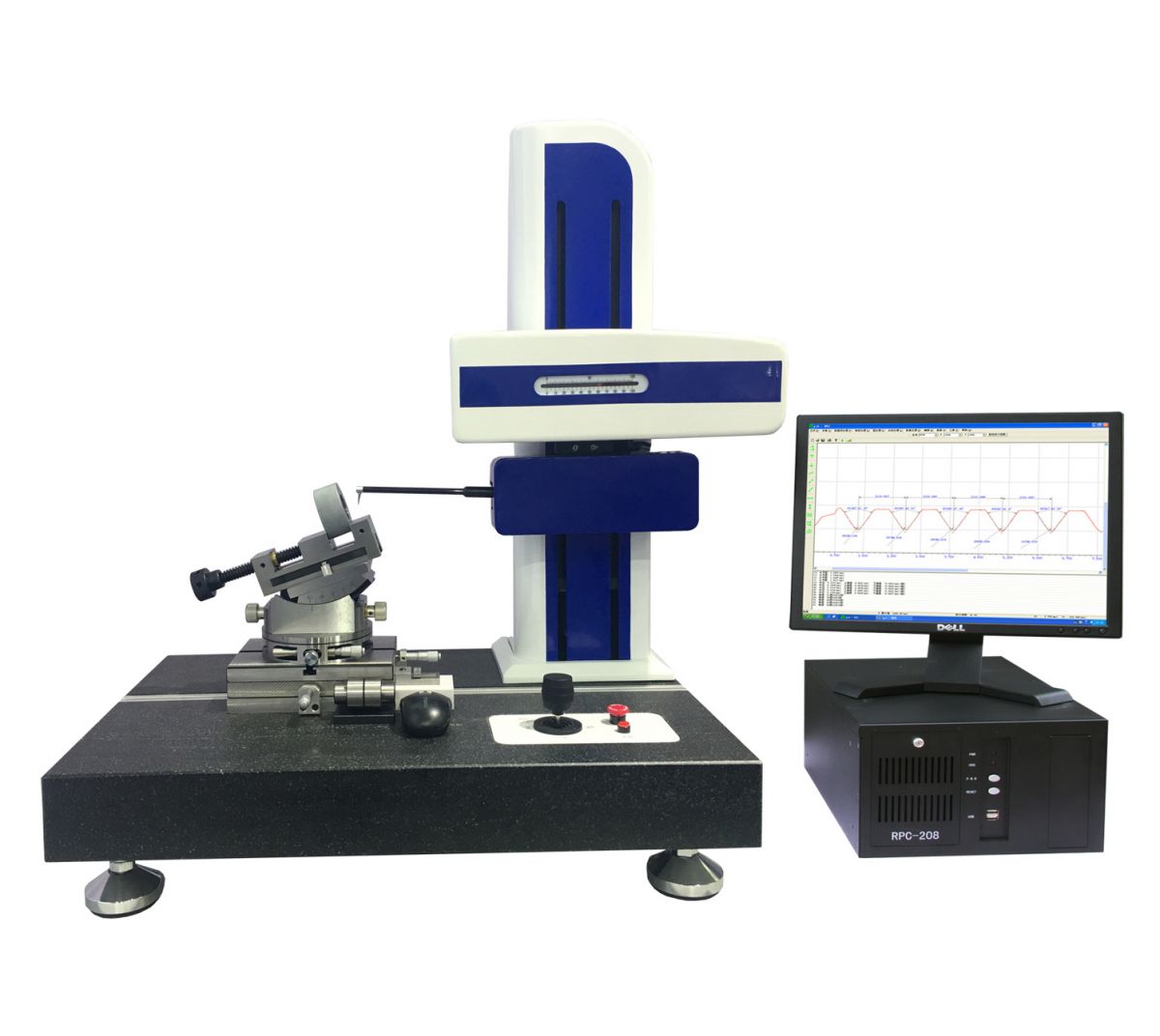

技术亮点 |
技术亮点 | 轮廓粗糙度一体化,实现一次测量,轮廓、粗糙度同时分析粗糙度测量传感器选用进口光栅传感器,具有较大的测量量程一次测量,可分析工件不同区域粗糙度;提高测量效率 |
测量项目 |
粗糙度 | Ra、Rt、Rp、Rz(jis)、Rz(DIN)、Rz、Rv、Rq、Rsm |
轮廓仪 | 可测量各种精密机械零件的素线和截面轮廓形状参数,角度处理(坐标角度、与Y坐标的夹角、两直线夹角)、圆处理(直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆心的距离、圆心到直线距离)、点线处理(交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离)、槽深、槽宽、水平、垂直距离、倾斜度、轮廓度等形状参数。 |
测量范围 |
X轴(横导轨) | 150mm |
Z1轴(传感器) | 60mm |
Z轴(立柱) | 400mm |
测量精度 |
示值误差 | ±5% |
示值稳定性 | ±7% |
测量重复性 | ±3% |
X轴指示精度(L=X轴导轨移动距离) | ±(0.7+0.002L)μm |
Z1轴指示精度(H=Z1轴方向测量高度) | ±(0.4+0.005H)μm |
X轴水平臂 |
直线度 | 0.5μm/100mm |
类型 | 光栅尺 |
光栅分辨率 | 0.01μm |
光栅产地 | 进口 |
Z1轴传感器 |
传感器类型 | 光栅传感器 |
分辨率 | 0.01μm |
产地 | 进口 |
评定长度 | λc×3、4、5、6、7 |
测针(一体) | 金刚石测针 针尖R:5μm 60度 |
粗糙度 速度 |
测量速度 | 0.1mm/s、0.32mm/s、0.5mm/s |
轮廓仪速度 |
测量速度 | 0.1mm/s,0.2mm/s,0.5mm/s(自定义) |
定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s(自定义) |
图形放大/缩小 |
图形放大 | 可任意缩小、放大 |
综合调整台 |
综合调整台 | X轴水平倾斜调整范围:±30°Y轴方向调整范围:±7.5mmZ轴回转可调360度(带微调装置) |
安装要求 |
电源 | 220-240V AC, 50HZ,单独地线;最大功率消耗450W |
压缩空气 | 纯净压缩空气:气压0.4MP,消耗0.1m3/min(气源供给0.6MP,0.25m3/min以上) |
环境要求 | 工作温度:10°-30°(常温);湿度20-80%RH(无结露),良好地线,无明显振源 |
