适用于科研、大专院校教学的图片库扫描、采集、制作

性能特点

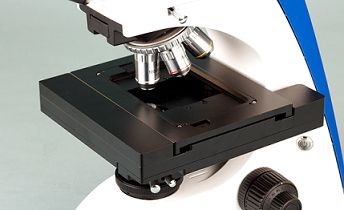

精密XYZ数控自动聚焦载物台：

1、XYZ 数控精密自动聚焦平台；

2、有效行程：X=80mm，Y=60mm；

3、一次扫描切片个数：1个；

4、精密扫描电机；

5、配备精密消隙丝杆；

6、限位方式：软限位+光电限位+机械限位；

7、分辨率：< 0.05 um ；

8、最大速度：50 mm/s

9、单向重复精度： ≤1 μm ；

10、双向重复精度： ≤2.5 μm

11、**定位精度/ 10mm ：≤ ±2 μm ；

12、导轨：交叉滚柱导轨

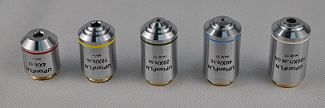

用于扫描的规格齐全的无限远半复消色差平场物镜

UPlanFLN无限远半复荧光物镜：

UPlanFLN10X/0.3， WD7.68mm；

UPlanFLN20X/0.5，WD1.96mm；

UPlanFLN40X/0.75，W.D.0.78mm

UPlanFLN100X(Oil)/1.3 W.D.0.15mm

成像及数控软件系统运动控制系统：

本软件系统是由摄像头成像系统及XY载物台控制与Z轴聚焦控制系统组合而成的综合运行系统。

1、成像系统部分：

1.1能通过显示器实时预览显微镜下活动图像、捕获并保存图像文件(可选Jpeg、bmp、tiff等格式)，

能向Z轴聚焦控制系统实时反馈显微镜下活动图像实现闭环控制，以控制Z轴电机转动，达到自动聚焦目的，

1.2 成像系统标定及选择，可利用测微尺等对成像系统光路及成像芯片进行几何量标定，以确定相对于每一个物镜的图像尺寸，同时记录各物镜参数(倍率、数值孔径、景深、工作距离等)，并能选择设定低倍预扫描及高倍拍照时的物镜倍数，标定数据可用于后期控制与图像分析。

数控系统部分：手动操作，能通过鼠标移动XY载物台到达指定位置、并能用鼠标控制Z轴聚焦操作。

1.3 区域设定，具有扫描区域的设定及保存功能，并能在载物台上设定多个扫描区域以实现多切片扫描，扫描区域的数量不受限制但**与切片数量吻合。

1.4 显微镜各物镜中心及齐焦校准，使在利用各物镜进行摄像时具有相同的图像中心及相近的焦面。

1.5 按序预扫描，设置好用于预扫描的低倍物镜，在扫描区域内按顺序自动移动载物台并保证移动距离为一个视场；根据预扫描图像，可以自动确定高倍率下的扫描范围，也允许人工设定扫描范围。

1.6 准确高倍率精细扫描，设置好用于拍照的高倍物镜，根据预扫描后确定的扫描范围控制载物台自动移动到每一处逐一自动聚焦、拍摄清晰图像、并将图像存盘。

2、扫描控制软件

2.1自动曝光，自动白平衡;可切换前后切片扫描顺序；

2.2可以自设控制平台前后左右移动,移动速度、步长；

2.3一键平台归位；

2.4自动对焦时间可以手动调整，进行对焦修正；

2.5扫描过程中可实时抓拍图像；

2.6根据标本进行防拖影设置：可在0-2000毫秒间设置；

2.7玻片尺寸设置：玻片尺寸可以任意设置，可进行大切片扫描设置；

2.8扫描区域设置：可任意设置单个或多个扫描区域，进行网格化扫描；

2.10对焦修正：自动对焦完成后可根据需要手动进行对焦修正，准确扫描兴趣点；

2.11匀光功能，自动对视野光亮度均匀;

3、图像拼接软件系统

对扫描采集到的巨量图像数据自动进行可靠、高效的缝合，准确定位并连接相邻图像；

4、一体微型工作站：CPU：i7；核心数：六核；内存容量：8GB；速度：DDR4；硬盘容量：1TB；转速：7200转/分钟；显示器尺寸：21.5英寸；分辨率：1920×1080；4K高清显示；

专业显微镜彩色CCD高速相机

采用日本索尼高性能芯片组；

USB2.0高速通讯，高分辨率、**的色彩还原处理；

Ultra-FineTM专利色彩渲染技；

硬件配置：

芯片型号：Sony IMX264, Global Shutter全局快门

芯片大小：2/3”(9.33mm)

像素大小：3.45* 3.45 μm

最大分辨率：500万像素

帧速：35fps@ 2448 * 2048, 88fps@ 1224 *1024

曝光时间：0.1ms-15s

G光灵敏度：1146mv with 1/30s

附带图象处理软件功能：

图像采集；图像测量；图像处理；绘图标注；细胞计数；图像拼接；图像融合；图文报告。
