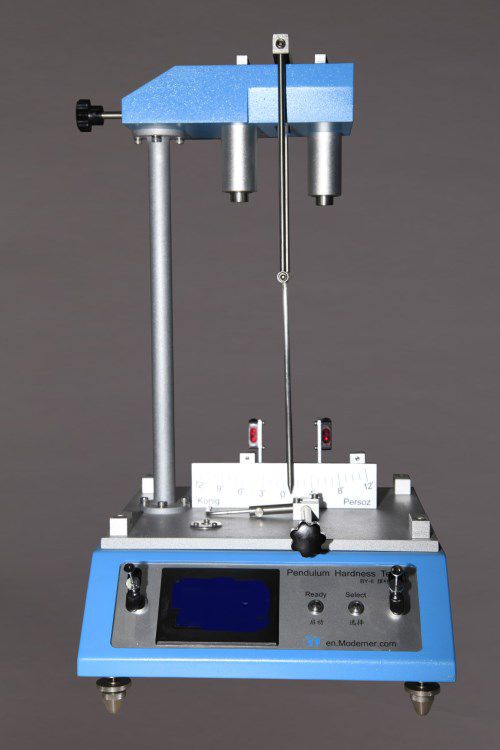

摆杆硬度计是实验室测定漆膜涂层硬度的常规仪器。其工作原理为：以一定周期摆动的摆杆，其支点接触的涂层表面越软，摆杆的摆幅衰减越快；反之，则衰减越慢。由于各种摆杆在结构、重量、尺寸、摆动周期和摆幅间的差异，以及摆杆与涂层间相互作用下复杂的弹性和粘弹性变化，各种摆杆的测定结果间无法建立起有效的换算关系。因此，在各产品标准中测定涂层摆杆硬度时，会指明只使用某种摆杆。

技术参数：

1、使用电源：AC220V 50Hz或60Hz
2、适用摆型：Konig摆和Persoz摆
3、外形尺寸：380×340×790mm(长×宽×高)

技术指标：

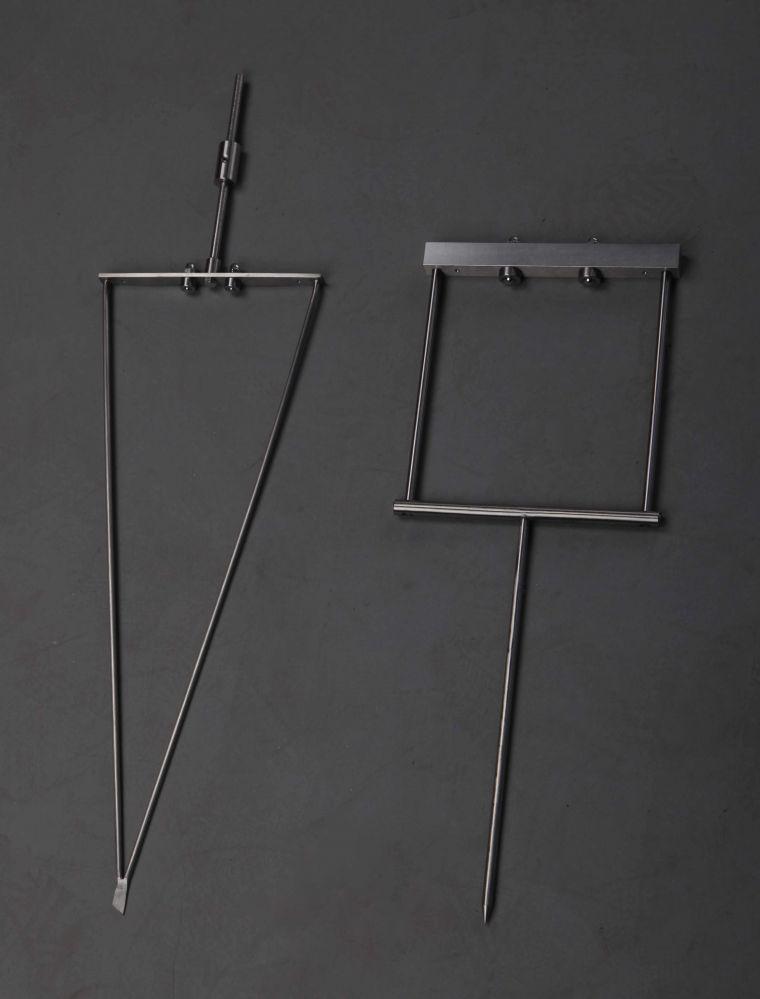

Konig摆杆为三角形框架外形结构，Persoz摆杆为方形框架外形结构。二种摆杆测定的主要技术指标见下表：

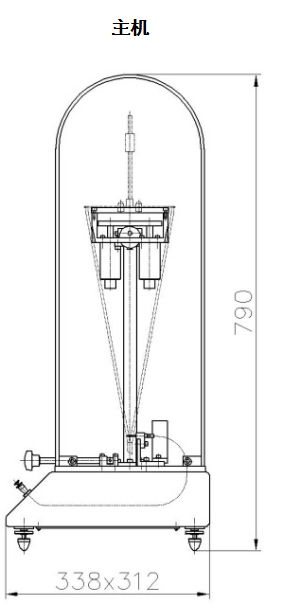

外形结构图：

行业标准：

BY-II型摆杆硬度计是基于国际标准ISO 1522-2006《色漆和清漆-摆杆阻尼试验》设计、制造的，等效于标准GB/T 1730-2007中的A法。相应的美试验与材料协会标准为ASTM D4366-95。BY-II型摆杆硬度计适用Konig摆杆(科尼格摆杆，简称K摆)和Persoz摆杆(珀萨兹摆杆，简称P摆)这二种摆杆。请在定购时确认。
多数情况下，Konig摆杆测定时间接近Persoz摆杆测定时间的半，从这点上可以认为Persoz摆杆的分辨率要于Konig摆杆；但Persoz摆杆在较硬、滑的涂层表面上易打滑从而影响实际测定精度。通常认为，Konig摆杆宜用于较硬涂层测定，而Persoz摆杆宜用于较软涂层测定。
摆杆硬度计是用于化工原料检测过程的，用户在使用前应当按相关安全规定建立适当的安全和卫生防护措施并确定规章制度。与化工原料接触有关的安全问题应当由用户予以确立，不属本说明书的说明范围。

初次安装：

(1)将仪器置于平稳、牢固的工作台上。取下有机玻璃罩，调整好仪器水平。如果使用Konig摆杆，则先将摆杆拨动杆转到右侧；如果使用Persoz摆杆，则先将摆杆拨动杆转到左侧。
(2)降低试样放置台，放入平玻璃片(随机提供)。取出要使用的摆杆，用洁净的软布清洁摆杆的球形触点。将摆杆上的小孔对准操作台上的定位销，摆放好摆杆(摆上印有“Konig”或“Persoz”标记的侧朝前)。
(3)标尺零位检查：升起试样放置台以夹紧平玻璃片(摆杆会相应提高，球形触点与平玻璃片接触)，待摆动静止后检查摆杆尾部是否处于标尺的零位。如果不在零位，调整标尺到零位(出厂前已调整好)。
(4)将摆杆定位到起始位置后，检查摆杆尾部是否处于标尺6o(或12o)位置(出厂前已调整好)。
(5)完成以上检查后，取下平玻璃片，装好有机玻璃罩，连接好仪器与控制箱间的信号线，接通控制箱的电源。仪器安装结束，现在可以使用仪器了。

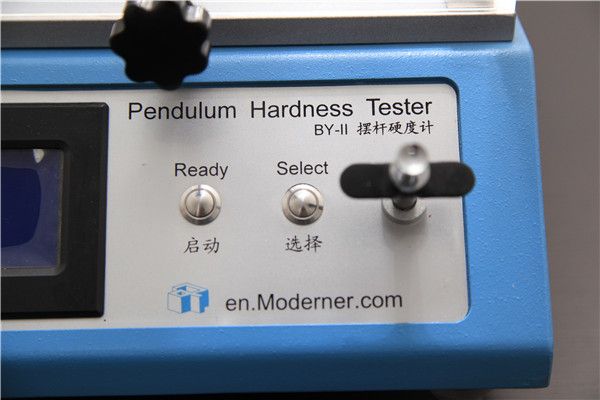

仪器按钮操作说明

(1)“选择”按钮用于设定摆型，必须与所选择的摆杆相致。选择“Konig摆”则仪器左侧光电计数器有效(标尺3o位置)；选择“Persoz摆”则仪器右侧光电计数器有效(标尺4o位置)。八、测试前检查：
(2)“启动”按钮用于启动仪器进入计数准备，同时清除前次显示。“Konig摆”置于6o位置后，或“Persoz摆”置于12o位置后，先按“启动”按钮，再释放摆进入摆动状态。
(3)计数结束，仪器控制箱会蜂鸣提示，定格显示摆动次数(osc)和摆动秒数(sec)。仪器控制箱同步测定摆动次数和摆动秒数，蜂鸣结束后同时给出二种结果显示。

测试操作：

(1)通常，整个测试应在实验室温、湿度条件下进行(温度23±2℃，相对湿度50±5%)。
(2)接通电源后，开机预热半小时左右，再开始测试操作。
(3)取下有机玻璃罩右侧的操作孔盖，清洁试样操作台。
(4)清洁摆杆的球形触点，将摆杆置于定位销上。
(5)放入测试样板(如果测试样板较薄，可将平玻璃片垫于下面)。
(6)盖好操作孔盖。
(7)升起试样放置台夹紧测试样板，将摆杆拨到相应起始位置并定位。
(8)先按仪器控制箱“启动”按钮，然后释放摆杆。
(9)仪器控制箱蜂鸣提示测试结束后，记录显示的摆动次数和摆动时间。
(10)降低试样放置台，取下操作孔盖，取出测试样板，完成次测试。
(11)完成测试后，请及时盖好操作孔盖，减少灰尘进入。
