特点和应用方向

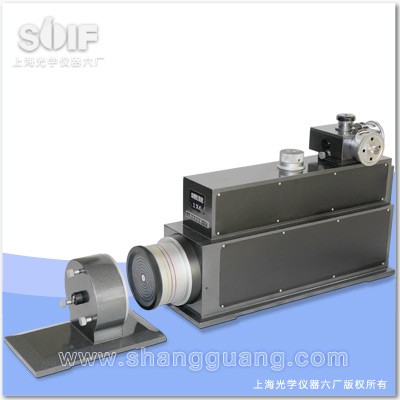

双向精密自准直仪IX6型,采用光学自准直原理和二维测量结构,能对机床,仪器精密导轨和精密平板的运动直线度和平直度,同时做水平、垂直二维方向的角、线性值精密测量,工作效率优于目前单向同类仪器。
产品参数
IX6型参数
目镜参数
倍率
17.5x
物镜参数
焦距
400mm
口径
42mm
测微鼓轮分度值
角度值:1″
线性值:L/200μm(L为反射镜机座的有效长度,mm)
测量范围
1600格
分辨率
1″
示值精度
当测微鼓轮旋转不超过一周时 ±(0.5+0.01n)格
当测微鼓轮旋转超过一周时 ±(1.5+0.0015n)格
最大测量距离
0-20m或0-30m
外型尺寸
490×130×275mm
