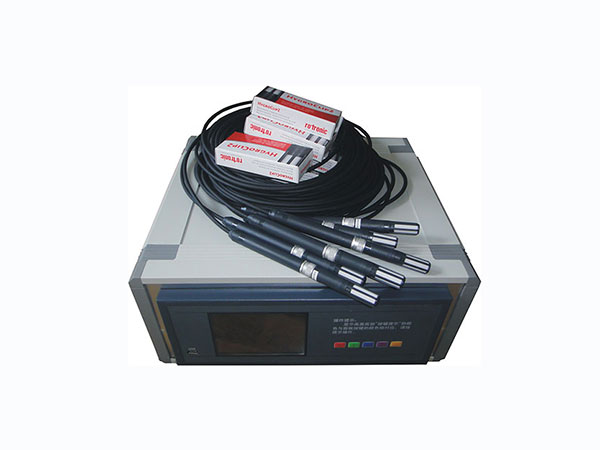

XY温湿度场记录仪由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。

可配备不同类型的智能通道板，根据应用要求选择

内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M，记录间隔在1秒-60秒间自由设定。非循环和循环两种记录方式。

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

追忆曲线读数光标功能

测量、显示、记录精度±0.2% F·S

2点报警功能

3. 技术规格

3.1 显示

—320×234分辨力，视域尺寸103×79(mm)

—数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

—基本误差小于±0.2%F·S，数字显示范围-1999～9999

—测量分辨力：1/60000，16位AD转换器

—实时曲线记录间隔0.1秒～60秒分8档，对应整屏曲线时间30秒～300分(0.1秒仅适用于16通道以下)

—追忆曲线记录间隔从0.1秒到60秒连续可设。可选择循环或非循环两种记录方式

3.2 输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。

直流电流：(4～20)mA，(0～10)mA，(0～20)mA
直流电压：(1～5)V ，(0～5)V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T

其它输入信号或分度号需在订货时注明。

3.3 报警输出

—继电器输出：触点容量220V AC，3A，阻性负载

共用2点报警，可按通道的各报警点值设定

3.4 外供电源

—24V DC电源：用于给变送器供电，负载能力≧200mA

3.5 通讯接口(选择功能)

—光电隔离

—RS232、RS485标准，在订货时注明

—通讯速率9600，19200，57600，115200通过设定选择

—配套测试软件，提供组态软件和应用软件技术支持

—可选Modbus_RTU通讯协议与上位机通讯

3.6 电源条件

—220V AC供电的仪表：220V±10%，功耗小于15VA

—24V DC供电的仪表：24V±10%，功耗小于15VA

—注：实际功耗与仪表总通道数有关

3.7 环境

—工作温度范围：0℃～50℃

—储藏温度范围：-20℃～60℃

—工作湿度范围:低于85%R.H
