具快速安装技术的AS-Interface Airbox AC5228

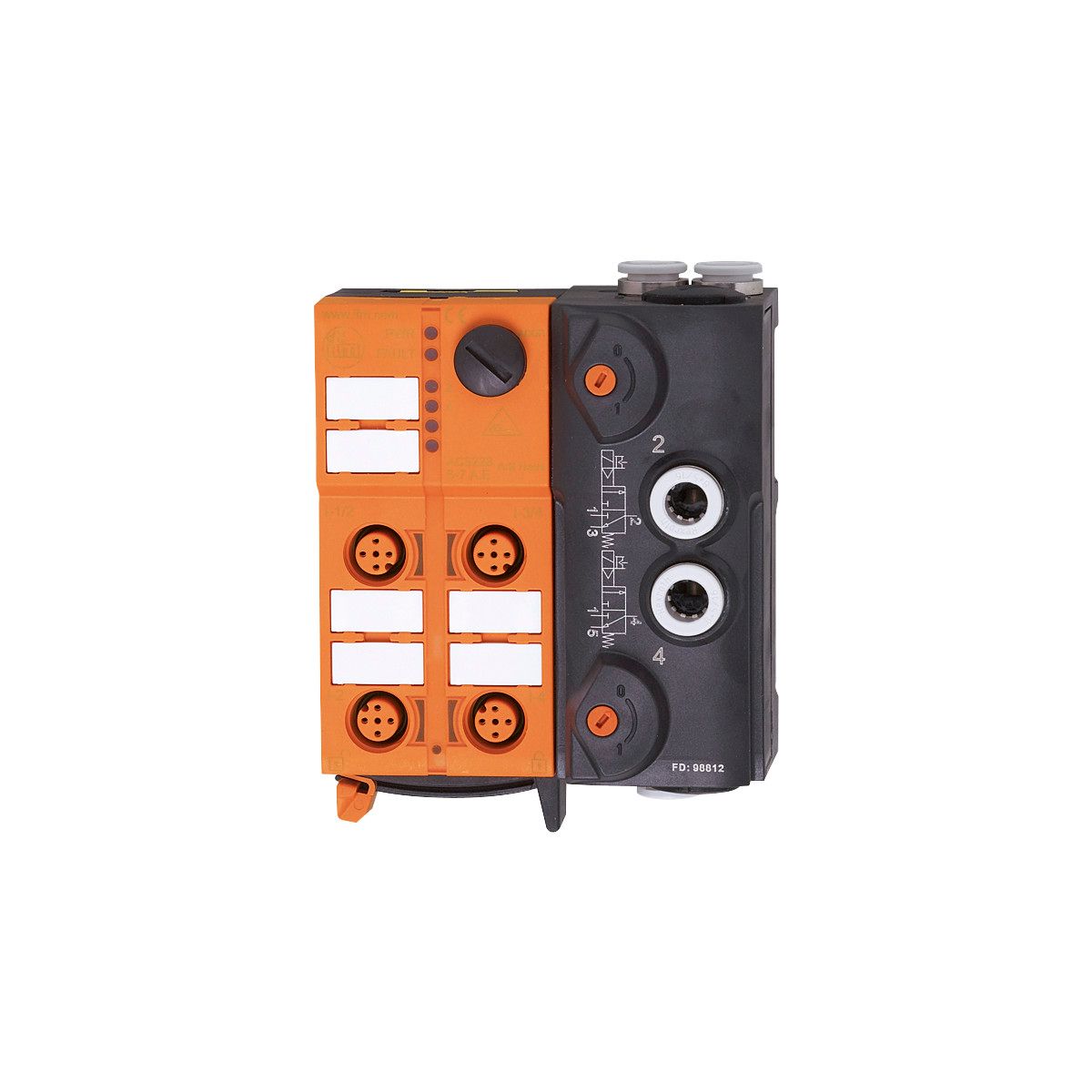

具快速安装技术的AS-Interface Airbox AC5228图片
型号:AC5228
品牌:IFM
产地:德国


产品名称
具快速安装技术的AS-Interface Airbox AirBox 2x3/2 4DI-Y IP67
产品介绍
  • 用于气缸和阀门执行器的分散触发
  • AS-i I/O 模块和电磁阀的组合
  • 由于分散应用靠近执行器，能效高
  • 降低安装和配线复杂度
  • 快速安装技术带来的无工具轻松安装和布线

技术参数：

应用
应用现场安装
介质温度 [°C]-10...50
电气数据
工作电压 [V]26.5...31.6 DC
AS-i电流损耗最大值 [mA]280
Watchdog集成看门狗电路有
总的输入/输出
输入和输出总数数字输入数: 4; 气动输出数: 2
输入
数字输入数4
数字输入输入电路PNP
输入传感器电源AS-i
电源 [V]20...30; (通过扁形电缆)
输入电流负载最大值 [mA]200
输入电流高 [mA]6...10
输入电流低 [mA]0...2
开关电平高平信号最小值 [V]11
数字输入保护短路有
输出
气动输出数2
执行器电源输出AS-i
工作条件
环境温度 [°C]-10...55
外壳防护等级IP 65; IP 67
认证/测试
EMC电磁兼容
EN 50295
IEC 61000-6-2
MTTF [年]287
AS-i分类
AS-i版本2.11; 3.0
AS-i编址编址插座
扩展寻址模式有
AS-i ProfilS-7.A.E
AS-i I/O配置 [hex]7
AS-i ID代码 [hex]A.E
AS-i证书待定有
数据位
数据位D0D1D2D3
输入1234
插座I-1/2I-1/2 I-2I-3/4I-3/4 I-4
插脚42 442 4
气动输出24--
机械技术数据
重量 [g]378
安装方式快速安装
原材料PA; POM; 穿刺触点: CuSn6 镀镍及镀锡的
气动系统2 x 3/2路无重叠的滑阀
工作压力范围 [bar]2...8
工作压力范围 [MPa]0.2...0.8
工作压力范围 [psi]29...116
6/5 bar时的空气量 [l/min]500
允许的压缩空气非润滑的压缩空气等级6-3-1; 润滑的压缩空气等级6-3-4
手动操作按压或旋转闭锁
管件8 mm
排气通过管道连接排放废气
显示器/操作件
显示
操作LED, 绿色
故障LED, 红色
功能LED, 黄色
电气连接
模块连接Flachkabel
附件
供货范围
下部模块
附件(可选)
安装板:, E74999
下部模块:, E75000
保护盖: M12, E73004
密封插头:, E75231
消声器:, E75232
L形连接器:, E75228
T形连接器:, E75227
注释
注释
如果没有气动操作，必须插入E75231密封插头。
避免灰尘进入。
请勿将以下任何一点连接到外部电位：
L-, L+, I-1, I-2, I-3, I-4
连接件与AS-i电缆电流连接。
请参见“下载”下方关于压缩空气和EMC/ESD的备注
包装单位1 件
电气连接
接口AS-i扁平电缆的快速安装技术: ; 三个方向可能的
接口接插件: M12
图表

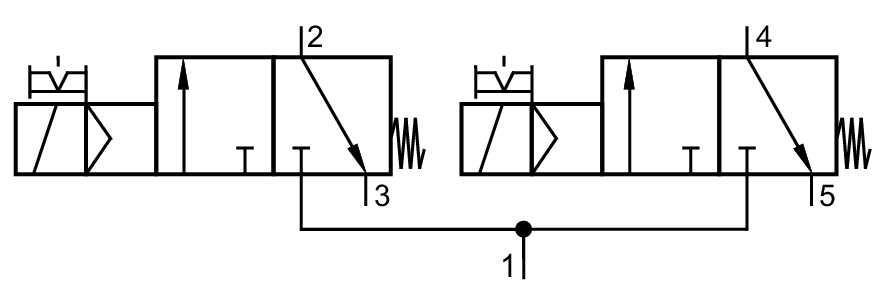

气动符号
2 x 3/2路无重叠的滑阀
产品认证
CE认证√
ASIB认证√
EAC认证√
CUL认证√
