| 电气数据 |
|---|
| 频率AC [Hz] | 47...64 |
| 工作电压公差 [%] | 10 |
| 工作电压 [V] | 自动范围选择 |
| 额定电压AC [V] | 110 / 230 |
| 输入电压范围AC [V] | 100...120 / 200...240 |
| 防护等级 | I |
| 过压保护 | 有; (< 36 V) |
| 开机延迟时间最大值 [ms] | 900 |
| 输出电压AS-i [V] | 30.5 |
| 输出功率（**） [W] | 122 |
| 输出功率(峰值) [W] | 134 |
| 注意输出功率(峰值) | |
| 功率因数(额定电压120 V AC / 60 Hz) | 0.56 |
| 功率因数(额定电压230 V AC / 50 Hz) | 0.47 |
| 功率储备 [%] | 10 |
| 输出电路的数量 | 1 |
| 输出电流AS-i [A] | 4 |
| 剩余波纹最大值 [mV] | 50 |
| 接通峰值电流(额定电压120 V AC / 60 Hz) [A] | 3 |
| 接通峰值电流(额定电压230 V AC / 50 Hz) [A] | 3 |
| 接通电流限制 | 有 |
| 效率(额定电压120 V AC / 60 Hz) [%] | 88 |
| 效率(额定电压230 V AC / 50 Hz) [%] | 89.3 |
| 外部输入保护 | ≤ B-10 A / ≤ C-6 A |
| Derating降低额定值 [W/K] | 3 (60...70 °C) |
| 断电保持时间(额定电压120 V AC / 60 Hz) [ms] | 70 |
| 断电保持时间(额定电压230 V AC / 50 Hz) [ms] | 70 |
| 输入电流(额定电压120 V AC / 60 Hz) [A] | 2.05 |
| 输入电流(额定电压230 V AC / 50 Hz) [A] | 1.23 |
| 功率损耗(额定电压120 V AC / 60 Hz) [W] | 16.6 |
| 功率损耗(额定电压230 V AC / 50 Hz) [W] | 14.6 |
| 集成数据提取功能 | 有 |
| 反馈保护 [V] | 35 |
| 输出 |
|---|
| 短路保护 | 有 |
| 过载保护 | 有 |
| 过载状态 | 恒定输出电流 |
| 可并联输出 | 否 |
| 可输出串联 | 否 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...70 |
| 注意环境温度 | 请观察对流的可用空间（请参见操作使用说明书） |
| 存储温度 [°C] | -40...85 |
| 允许***相对空气湿度 [%] | 95; (IEC 60068-2-30) |
| 外壳防护等级 | IP 20 |
| 污染度 | 2; (IEC 62103: 不允许导电性污物) |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
|
| 抗振强度 | | IEC 60068-2-6 | ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz |
|
| 抗冲击 | | IEC 60068-2-27 | 30 g 6 ms / 20 g 11 ms |
|
| MTTF [年] | 90 |
| AS-i分类 |
|---|
| AS-i认证 | 98601 |
| 机械技术数据 |
|---|
| 重量 [g] | 625.5 |
| 安装方式 | 导轨; (TH35 (EN 60715)) |
| 尺寸 [mm] | 124 x 40 x 120 |
| 原材料 | 钢板 |
| 显示器/操作件 |
|---|
| 显示 | |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 螺丝接线端子: |
| 图表 |
|---|

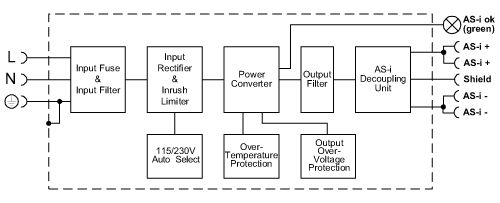

| 方框图 |  |
|---|

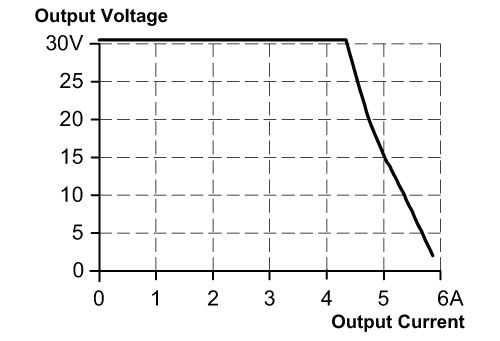

| 输出曲线 |  |
|---|

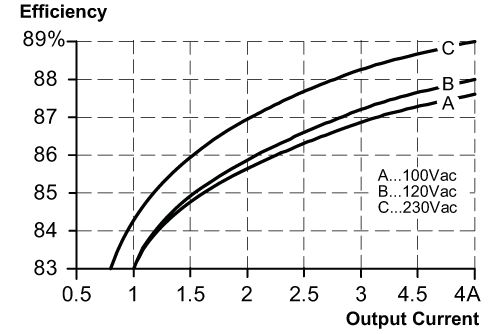

| 效率/功率损耗特性 |  |
|---|

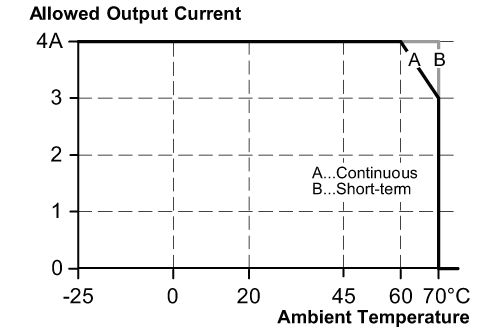

| 降低额定值特征 |  |
|---|

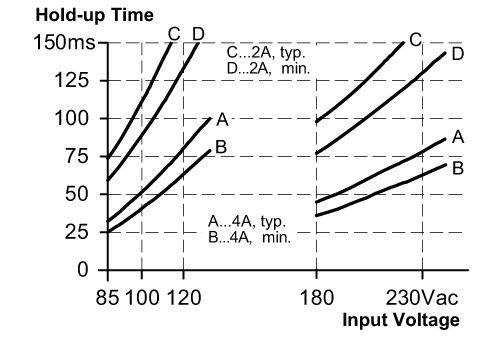

| 电源缓冲时间的特性曲线 |  |
|---|
