| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 测量范围 | | 300...1600 °C | 572...2912 °F |
|
| 应用 |
|---|
| 应用 | 回火温度; 玻璃熔化; 石墨; 陶瓷; 金属; 锻造; 烧结; 热处理; 压延 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 50 |
| 绝缘电阻最小值 [MΩ] | 100; (50 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输入 |
|---|
| 测试输入 | 第3类(符合IEC 61131-2标准) |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 波长范围 [µm] | 1...1.7 |
| 测量/设定范围 |
|---|
| 测量范围 | | 300...1600 °C | 572...2912 °F |
|
| 开关点, SP | | 301...1600 °C | 574...2912 °F |
|
| 复原点, rP | | 300...1599 °C | 572...2910 °F |
|
| 测量值起点 | | 300...1400 °C | 572...2552 °F |
|
| 测量值终点 | | 500...1600 °C | 932...2912 °F |
|
| 设定步距 | |
| 分辨率 |
|---|
| 开关量输出分辨率 [K] | 1 |
| 模拟量输出分辨率 [K] | 0.2; (已设定量程的+ 0.03 %) |
| 显示分辨率 [K] | 1 |
| 精度/偏差 |
|---|
| 精确度 [K] | < ± 0,5 %; (测量值最小 4 K (排放度 = 1, T = 23 °C)) |
| 重复精度 [K] | 1 |
| 反应时间 |
|---|
| 反应时间 [ms] | 2; (T > 600 °C) |
| 软件/编程 |
|---|
| 开关点调整 | 编程按钮 |
| 参数设定 | 模拟范围; 常开/常闭; ON延迟、关断延时; 阻尼; Peakhold; 发射; 模拟功能 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 16 |
| 二位输出过程数据 | 1 |
| 处理周期最小值 [ms] | 3.6 |
| 支持的DeviceID | |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...65 |
| 注意环境温度 | |
| 存储温度 [°C] | -20...80 |
| 允许***相对空气湿度 [%] | 95; (非凝结) |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| 抗冲击 | | DIN EN 60068-2-27 | 30 g (11 ms) |
|
| 抗震 | | DIN EN 60068-2-6 | 5 g (10...2000 Hz) |
|
| MTTF [年] | 74 |
| 机械技术数据 |
|---|
| 重量 [g] | 899.5 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 |
| 螺纹代号 | M30 x 1.5 |
| 光纤传感器连接 | ¼"-36UNS-2A |
| 原材料 | 螺纹套筒: 不锈钢(1.4305/303); 聚酯 |
| 透镜材料 | |
| 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 2 x LED, 黄色 | | 开关状态 | 1 x LED, 黄色 | | 功能显示 | 7段LED显示, 4位数字 | | 测量值 | 7段LED显示, 4位数字 |
|
| 元件 | |
| 附件 |
|---|
| 供货范围 | |
| 注释 |
|---|
| 注释 | | 使用屏蔽电缆，以保护红外温度传感器免受干扰。 | | 屏蔽必须经由连接器与传感器外壳连接。 | | 交付时传感器已预先安装并校准，且配有2米光纤。 | | 如果更换光纤，则必须重新校准传感器（ZC0062）。 |
|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |

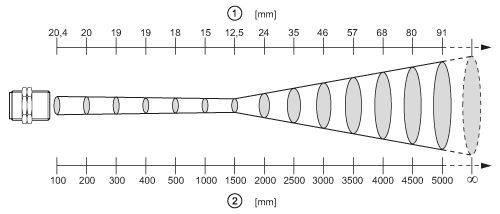

| 图表 |
|---|
|
|
|---|
