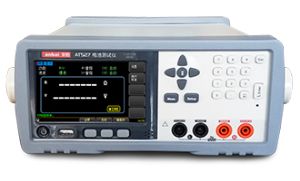

AT527H采用高性能32位ARM 微处理器控制的全自动实时检测的微型台式仪器。仪器采用4.3英寸真彩液晶显示,采用全触控方式操作,全新的仪器交互体验。
仪器可以测试0.0001mΩ~3.3kΩ的电阻,0.00001~1000.00V的直流电压,电阻最大33000显示位数,电压最大100000显示位数。AT527H同时具备了高精度、高分辨率和超高速测量的特性, 提供0.5%的电阻准确度和0.01%的电压准确度,最高测量速度可达到55次/秒。
仪器用以专业分选功能,标配Handler(PLC)接口,单独输出电阻HIGH/IN/LOW信号和电压HIGH/IN/LOW信号,可以完全应付高速的自动分选系统以完成全自动流水线测试,同时增强的IO信 号可以直接驱动功率继电器和信号继电器。
仪器内置RS-232C接口和USB-232接口,仪器标配的通用数据采集软件,自带数据库功能和Excel导出功能,可有效运用于远程控制和数据采集与分析。
仪器使用安柏仪器增强计算机远程控制指令集,兼容SCPI(Standard Command for Programmable Instrument可程控仪器标准命令集)和Modbus协议(Modbus已经成为国家标准GB/T19582-2008)应用于自动分选系统完成全自动流水线测试。,高效完成远程控制和数据采集功能。
全新改良设计的交流电阻测试原理,可用于几乎所有电池的内阻测试,包括锂电池、铅酸蓄电池、纽 扣电池等各种电池的流水线检查。
技术规格 |
测试参数 | 交流电阻,直流电压 | 基本准确度 | 电阻准确度0.5%,电压准确度0.01% | 测量范围 | 电阻测试范围:0.0001mΩ~3kΩ 电压测试范围:0.00001~1000.00V | 信号源 | 1kHz,频率稳定性:20ppm | 量程 | 使用 7 量程测试,3mΩ~3kΩ。量程自动、手动和标称。 量程标称:仪器会根据标称值自动选择最佳量程。 | 测试速度 | 仪器分四档速度:慢速、中速、快速、高速。 全通道打开,并且手动量程方式:慢速:3 次/秒 中速:20 次/秒 快速:40 次/秒 高速:70 次/秒 | 显示结果 | 直读,ΔABS,Δ%,θ,分选结果 | 最大读数 | 电阻:33,000电压:800,000 | 校正 | 全量程内短路清零 | 比较器 | 仪器具有分选功能。 RHI/RNG/RLO 输出。 VHI/VNG/VLO 输出。 总 NG/OK 输出 比较方式:绝对值公差±TOL 分选:测量值与标称值的绝对偏差与各档极限进行比较。 百分比公差%TOL 分选:测量值与标称值的百分比偏差与各档极限进行比较。 顺序比较分选:测量值直接与上下极限比较 | 触发器 | 内部触发、手动触发,外部触发及远程触发 | 接口 | HANDLER接口 RS-232C接口 USB 通讯接口 | 电源要求 | 电压:195VAC~245VAC 频率:50Hz 功率:最大15VA | 尺寸与重量 | 外尺寸(mm):264 (宽)x107(高)x350 (深) 重量:4kg | 附件 | ATL527开尔文测试线,ATL108 RS232接口电缆 | 其他 | 4.3英寸TFT-LCD 真彩显示,全触控操作 |
|
性能特征 |
● 33000 数交流电阻读数,1000,00数直流电压读数 | ● 电阻测试范围:0.0001mΩ~3kΩ | ● 电压测试范围:0.00001V~1000.00VDC | ● 0.5%的电阻准确度 | ● 0.01%的电压准确度 | ● HANDLER 接口 | ● RS-232C 和 USB 通讯接口 | ● U 盘实时存储 全触控操作 |
|
应用 |
● 各种接触电阻的测试 | ● 碱性电池、铅蓄电池,锂电池的劣化情况测定及寿命评估 | ● 蓄电池出厂检验 | ● 超级电容等效电阻(ESR)测量 |
|
