WAW-2000D微机控制电液伺服式万能试验机

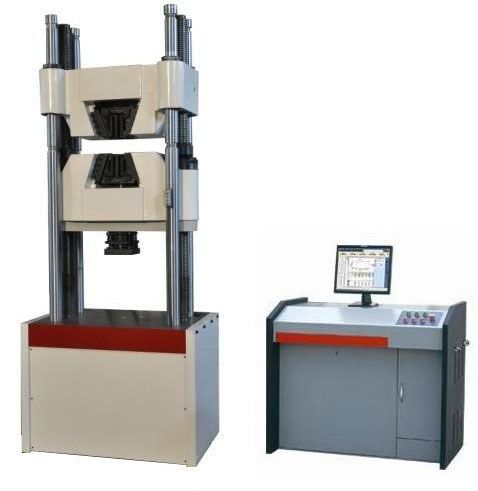

WAW-2000D微机控制电液伺服式万能试验机图片
型号:WAW-2000D
品牌:DROIDE
产地:上海
仪器类别:电液伺服试验机
结构形式:双立柱万能试验机


产品介绍

★ 主要用途:

WAW-2000D系列微机控制电液伺服万能试验机采用油缸下置式、四立柱主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002/2010《室温材料金属拉伸试验方法》的要求。

★性能特点:

1 主机:

1.1主机采用油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。

1.2 坚固的四立柱两丝杠结构设计,整机稳定性极强。

1.3 移动横梁设计有独特的消除间隙机构,避免了B型机横梁受力后窜动所带来的试验误差。

1.4 钳口与钳口夹板间设有10mm的滑板,有效的延长了钳口夹板的使用寿命。

1.5 试验空间可根据试样的长度分三段调整,最高处适用于高温炉等外设设备的使用。

1.6 油缸采用间隙密封,即提高了测量精度又增加了使用寿命。

2 传动系统:

下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动,实现拉伸、压缩空间的调整。

3 液压系统(琴台式油源)

3.1采用进口高压齿轮泵噪音低、压力平稳。

3.2动力系统与操作台一体化设计,便于操作,节省实验空间。

3.3表面经喷塑处理,外形美观。

4 控制系统

4.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;

4.2数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000,全程不分档;

4.3选用BB、AD、Xilinx等原装名牌集成器件,全数字化设计;

4.4符合PCI总线标准,微机自动识别和安装,做到“即插即测”;

4.5电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。

★技术参数:

1、最大试验力:2000kN;

2、试验力测量范围:40KN-1000kN;

3、试验力示值精度: ±1%;

4、位移测量分辨力:0.01mm;

5、变形测量精度: ±0.5%

6、活塞最大移动速度:100mm/min;

7、最大拉伸试验空间(含活塞行程):750mm

8、最大压缩试验空间(含活塞行程):700mm

9、扁试样夹持厚度:0-20mm

10、圆试样夹持直径:φ15-φ70mm

11、压盘尺寸:204×204mm

12、弯曲试验支滚间距: 450 mm

13、支滚宽度:140mm

14、支点直径:φ40mm

15、活塞行程:250mm;

16、夹紧方式:液压夹紧

17、外形尺寸:主机:1160×1100×2600mm;油源:1100×700×950mm

18、整机重量:5600 kg

注:以上为标准配置,可根据客户要求特殊定做。
