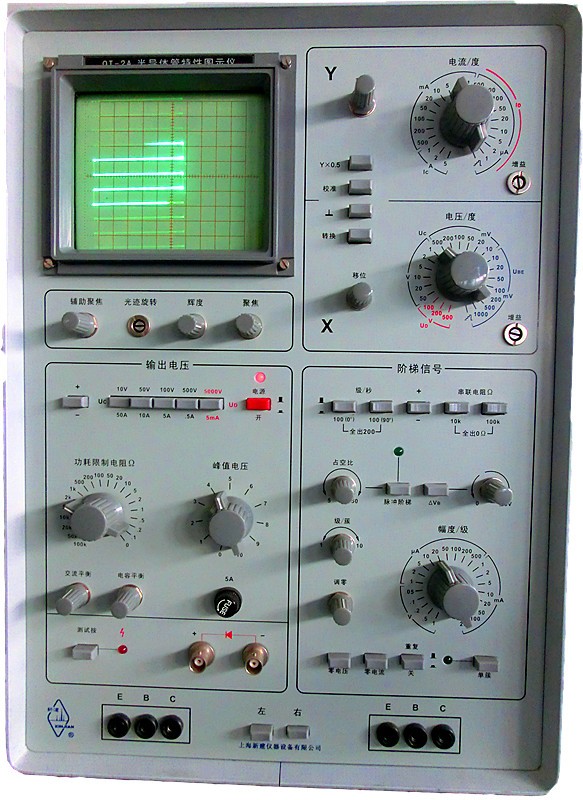

*QT-2B半导体管特性图示仪可根据需要测量半导体二极管、三极管的低频直流参数，最大集电极电流可达50A，

基本满足功率500W以下的半导体管的测试。

*本仪器还附有高压的测试装置，可对5000V以下的半导体管进行击穿电压及反向漏电流测试，

其测试电流最高灵敏度达到0.5uA/度。

*本仪器所提供的基极阶梯信号还具有脉冲阶梯输出，因此可扩大测量范围及对二次击穿特性的测量。

*本仪器带阶梯偏置电压(△VB)， -6V～+6V连续可调。特别适宜大功率VMOS管测试。

a)集电极电流范围(Ic)： 1μA/度～5A/度。按1、2、5进制分21档级，各档误差不大于3%。

b)二极管电流范围(ID) ：1μA/度～500μA/度。1、2、5进制分9档，各档误差不大于3%。

c)集电极电流及二极管电流倍率×0.5，误差不大于10%。

d)基极电流或基极源电压0.1V/度，误差不大于3%。

2. 集电极电压偏转系数

a)集电极电压范围(Uc)： 10mV/度～50V/度。按1、2、5进制分21档级，各档误差不大于3%。

b)二极管电压范围(UD)： 100V/度～500V/度。按1、2、5进制分3档级，各档误差不大于10%。

c)基极电压范围(UBE)：10mV/度～1V/度按1、2、5进制分7档级，各档误差不大于3%。

d)基极电流或基极源电压:：0.05V/度，误差不大于3%。

3. 基极阶梯信号

a)阶梯电流范围(IB)： 10uA/度～200mA/度。按1、2、5进制分17档级，各档误差不大于5%。

b)阶梯电压范围(UB)： 50mV/度～1V/度。按1、2、5进制分5档级，各档误差不大于5%。

c)串联电阻：0Ω、10KΩ、100KΩ，各档误差不大于10%。

d)阶梯波形：分正常(100%)及脉冲二档。脉冲阶梯占空比调节范围为10～40%。

e)每簇级数：0～10级，连续可调。

f)阶梯偏置电压(△VB)：-6V～+6V，连续可调。

g)阶梯作用：分重复、关、单次三档级。

h)阶梯输入：分正常、零电流、零电压三档级。

i)阶梯极性：分正、负二档。

4. 集电极扫描电压

a)输出电压与档级： 0～10V正或负连续可调

0～50V正或负连续可调

0～50V正或负连续可调

0～100V正或负连续可调

0～500V正或负连续可调

b)输出电流容量： 0～10V 50A(脉冲阶梯工作状态时)

0～10V 20A(平均值)

0～50V 10A(平均值)

0～100V 5A(平均值)

0～500V 0.5A(平均值)

c)功耗限制电阻： 0～500KΩ按1、2、5进制分20档级，各档误差不大于10%。

d)整流方式：全波

e)输出极性： ＋，－

f)集电极容性电流；平衡后不超过2uA(10V档)

g)集电极漏电流；平衡后不超过2uA(10V档)

5. 二极管测试装置

a)输出电压： 0～5000V正向连续可调

b)输出电流容量：最大为5mA

c)整流方式：半波

6. 其他

a) 适配器

高压测试座、三极管测试座、功率三极管测试座

b)重量约30kg。

c)外形尺寸

300mm×408mm×520mm(W×H×D)。

d) 功耗：非测试状态时：约80VA；

最大功率时：约300VA。

e)输入电压： 220V±10%；

f)频率： 50HZ±5%。

g) 示波管： 15SJ118-DC有效工作面8×10cm。

h)电磁兼容性

传导干扰应符合GB/T 6833.9中第1章的要求。

辐射干扰应符合GB/T 6833.10中第1章的要求。

环境应符合GB/T 6587.1中Ⅱ级仪器的规定，运输试验按2级。
