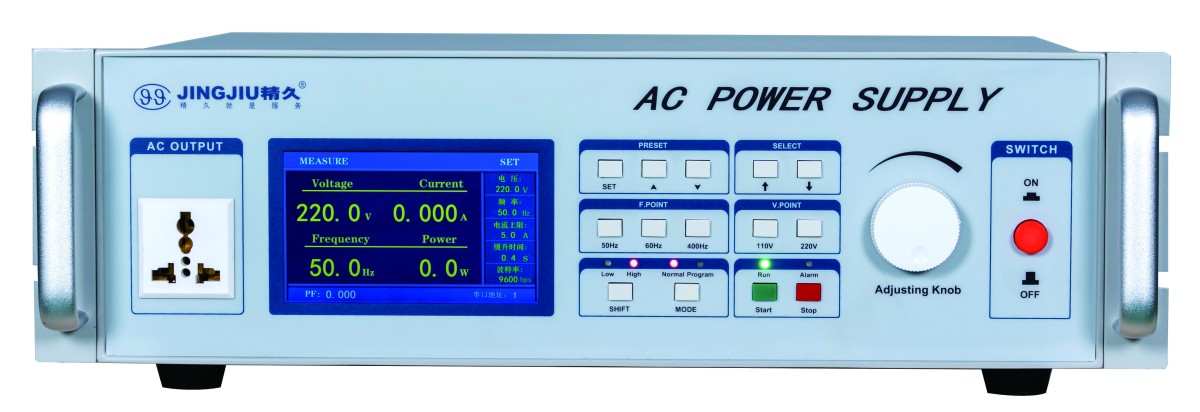

★体积小,重量轻,可满足标准机柜安装要求。
★开机时间短,倒计时3秒即可启动输出。
★5寸彩色液晶屏显示,数据和参数同时清晰显示。
★输出电压谐波失真小,THD<1.0%(B型)。
★过载能力强,可承受3倍过流冲击2秒(B型)。
★具有常规模式和编程模式两种操作模式,功能强大。
★具有软启动功能,可实现电压缓升启动(0.1~3S),有效降低电机、电容等负载启动时所产生的浪涌冲击。
★内设20个编程组,用户可实现各种编程功能,电源自动控制输出,省时省力。
★操作简便、快捷,性能优越,满足系统集成等多种使用场合。
★采用数字旋钮,转动与按压旋钮,用户可快速精准地设定输出参数。
★具有输出限流功能,超过设定电流上限自动报警。
★主要功率部件及集成电路为进口元器件。
★具有良好的电磁兼容性(EMC),干扰辐射小。
★优化电路和算法,测量精度高,负载适应性强,适用于各种负载。
★标配RS232通讯接口(波特率可选,最高可达115200bps),可选配RS485和USB通讯接口,与仪器联机使用更加稳定可靠。
★风机智能控制:风机转速可根据电源温度自动调整,降低噪音。
★具备过压、过流、过载、过热、短路等多重保护功能,保证电源的高可靠性。
☆输出波形起始角度和停止角度0~360度任意控制功能,更适合开关类电源的测试(选配)。
☆物联网智能控制功能,用手机或电脑即可轻松实现远程操控电源(选配)。
☆多机并联输出功能,实现多台电源的并联输出,方便灵活,节约资源(选配)。
技术参数
电源型号 | JJ20DD53A/B |
电源容量 | 5kVA |
额定 电流 | 低档 | 45.5A |
高档 | 22.7A |
交 流 输 入 | 相数 | 单相两线 + PE |
电压 | 单相220V±10% |
频率 | 50/60Hz±5% |
输入线径 | 6.0mm2 |
交 流 输 出 | 相数 | 单相两线(L、N)+ PE |
电压 | 0.0~300.0V可调 低档: 0.0~150.0V,高档:0.0~300.0V |
频率 | 45.0~400Hz点频:50Hz、60Hz、400Hz |
输出波形 | 正弦波 |
测量精度 | 电压 | 分辨力:0.1V, 精度:0.2%×读数值+0.2%×满量程值 |
频率 | 分辨率:0.1Hz(45.0~100Hz),1Hz(100~400Hz) 精度:0.05% |
电流 | 分辨力:0.001A, 精度:0.1%×读数值+0.2%×满量程值 |
功率 | 分辨力:0.1W, 精度:0.2%×读数值+0.4%×满量程值 |
频率稳定度 | ≤0.02% |
电压失真度 | 线性负载:THD<1.0%(B型) |
源电压效应 | ≤1% |
负载效应 | ≤1% |
过载能力 | 100%<输出≤110% 15秒关断输出, 110%<输出<300% 2秒关断输出 |
效率 | ≥85% |
输出线径 | 10.0mm2 |
适用负载 | 阻性、感性、整流等各种负载(非阻性负载需降额使用)。 |
功 能 | 显示功能 | 显示方式:5寸彩色液晶屏显示。 显示内容:实测电压、电流、频率、功率、功率因数。 |
设置功能 | 常规模式设置:电压、频率、电流上限、缓升时间、波特率、串口地址。 编程模式设置:序列组号、电压、频率、运行时间、间歇时间、循环次数。 |
记忆功能 | 掉电记忆功能,参数预置完成后自动记忆,关机后再开机,仍然能保持原预置值。 |
保护功能 | 输入过压(大于额定输入电压的115%),输出过流、过载、短路或功率器件过热时,自动切断输出并有声、符号报警提示。 |
在线调节 | 可在线调节输出电压、频率。 |
编程功能 | 内设20个编程组,用户可实现各种编程功能,自动控制输出,省时省力。 |
软启动 | 可实现电压缓升启动(0.1~3S),有效降低电机、压缩机等负载启动时所产生的浪涌冲击。 |
限流功能 | 具有输出限流功能,当输出电流大于电流上限时,自动切断输出并有声、符号报警提示。 |
通讯功能 | 标配RS232通讯接口(波特率可选,最高可达115200bps),可选配RS485和USB通讯接口,与仪器联机使用更加稳定可靠。 |
隔离功能 | 输入与输出电压隔离。 |
工作环境 | 温度 | 0~40℃
|
湿度 | 20~90%RH |
海拔高度 | ≤2000m |
外型尺寸 | 480×415×133.5mm(宽×深×高)
|
参考重量 | 54kg |
