VICTOR 1500环网柜无线核相仪是专为高压环网柜核相而精心设计制造的,仪表具有语音提示功能,操作特别简单,安全快速。仪表可以在极低电压线路中核相,核相电压5V~600V,核相距离30米。本核相仪还具有测试相位、频率、相序等功能。

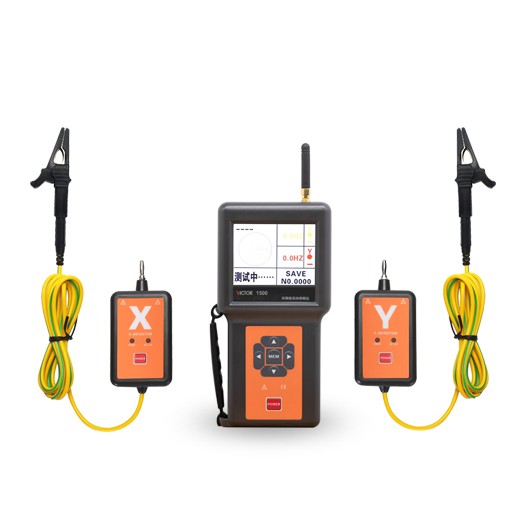

VICTOR 1500环网柜无线核相仪由主机、探测器、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。
核相电压 | 5V~600V |
核相距离 | 30m |
语音提示 | “X信号正常、Y信号正常、同相、异相” |
相别定性 | 同相:-20°~20°;异相: 100°~140°和220°~260° |
相位量程 | 0°~360°;精度:≤±8°;分辨率:1° |
频率量程 | 45.0Hz~65.0Hz;精度:≤±2Hz;分辨率:0.1Hz |
发射频率 | 433MHz、315MHz |
相位指示 | 向量图及数字同时显示 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约5分钟仪表将自动关机 |
电池电压 | 主机电池电压低符号显示时,提醒更换电池,此时测量的数据同样是准确的,请更换主机电池。 |
探测器“BAT LOW”指示灯闪烁,表示其电池电量不足,请更换探测器电池。 |
额定电流 | 探测器:30mA max;主机:150mA max |
工作温湿度 | -10℃~40℃;80%rh以下 |
存放温湿度 | -10℃~60℃;70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
绝缘试验 | 主机、探测器:AC3700V/rms(外露金属与塑料外壳间) |
一般特性 | |
电源 | 主 机:DC9V,6节5号碱性电池LR6;探测器: DC6V,4节纽扣电池LR44 |
显示屏尺寸 | 3.5寸彩屏;显示域:71mm×53mm |
机身颜色 | |
机身重量 | 750g(含电池) |
机身尺寸 | 主机195mm×100mm×45mm;探测器120mm×54mm×30mm |
标准配件 | 探测器2件、软件光盘1件、USB数据线1根、LR6电池6个、LR44纽扣电池4个、布包1件、螺丝刀(更换电池用)1个 |
