0.05%功率测量精度

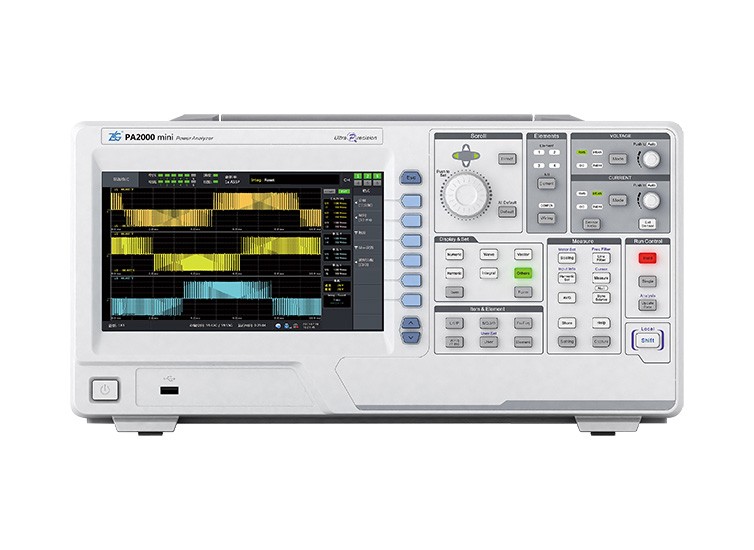

PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时,功率测量精度还能保证0.05%,是户外光伏现场验收测试、高铁逆变器检测,较为合适的测试伙伴。
光伏风电现场验收
许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶,条件恶劣,许多时候连供电都是难题,这就需要功率分析仪在测试准确的前提下,还需要更便携,PA2000mini功率分析仪体积小,带电池,可连续工作3~4个小时,非常适合光伏风电现场验收环境
系统集成
PA2000mini功率分析仪致力于为您提供方便的测试体验,4通道0.05%精度的功率测量板卡加上电机测试板卡,可轻松完成大部分的日常测量应用,标配的多种协议接口配合上机架套件可更方便进行系统集成。
技术参数
输入参数:
输入参数 | 参数描述 |
---|
测量量程 | 电压 | 1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V,1500V(峰值因数1.33) |
电流 | 直接输入 (峰值因数为 3) | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
传感器输入(峰值因数为 3) | 50mV、100mV、200mV、500mV、1V、2V、5V、10V |
连续最大允许输入值 | 电压 | 峰值 2000V或 RMS值 1300V,取两者较小值 |
电流 | 直接输入 | 5A:峰值 15A或 RMS值 6.5A,取两者较小值 |
传感器输入 | 峰值不得超过量程的 4倍,有效值不得超过量程的2倍 |
瞬时最大允许输入值(≤ 1s) | 电压 | 峰值 3000V或 RMS值 1500V,取两者较小值 |
电流 | 直接输入 | 5A:峰值 22.5A或 RMS值 10A,取两者较小值 |
传感器输入 | 峰值不得超过量程的 5倍,有效值不得超过量程的3倍 |
输入阻抗 | PA2000mini |
---|
电压输入阻抗 | 输入电阻:2MΩ,输入电容:10pF |
电流输入阻抗 | 输入电阻:100mΩ,输入电感:0.07μH |
传感器电压输入阻抗 | 输入电阻:1MΩ,输入电容:45pF |
输入参数 | PA2000mini |
---|
输入带宽 | DC,0.1Hz~500KHz |
采样率 | 500KS/s |
最大连续共模电压 | 1000Vrms |
精度:
输入信号频率范围 | PA2000mini |
---|
电压/电流 | 功率 |
---|
DC | 电流直接输入:0.05+0.10+20uA 电压输入:0.05+0.10 传感器:0.05+0.05 | 电流直接输入:0.05+0.10+20uA*电压读数 电压输入:0.05+0.10 传感器:0.05+0.10 |
0.1Hz ≤ f < 30Hz | 0.10 + 0.20 | 0.20 + 0.40 |
30Hz ≤ f < 45Hz | 0.10 + 0.10 | 0.10 + 0.20 |
45Hz ≤ f < 66Hz | 0.05 + 0.05 | 0.05 + 0.05 |
66Hz ≤ f < 1KHz | 0.10 + 0.10 | 0.20 + 0.10 |
1KHz ≤ f < 10KHz | 0.20 + 0.10 | 0.30 + 0.20 |
10KHz ≤ f < 50KHz | 0.30 + 0.10 | 0.30 + 0.20 |
50KHz ≤ f < 100KHz | 2.00 + 0.50 | 2.00 + 1.00 |
100KHz ≤ f < 500KHz | 5.00 + 1.00 | 8.00 + 2.00 |
500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 | 10.00 + 2.00 |
功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70% R.H.;输入信号:正弦波;共模电压:0V;预热后,线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。
显示:
显示参数 | PA2000mini |
---|
显示器 | 9”彩色液晶显示器 |
分辨率 | 800×480像素 |
触摸屏 | 支持触摸屏操作 |
显示更新 | 与数据更新率相同 |
储存:
内部固态硬盘容量 | 240G存储空间,支持长时间存储:大于660小时(常规) |
---|
USB存储接口 | 支持 USB存储接口 |
测试功能/测试条件:
数据更新率 | 从 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s中选择 |
---|
显示更新率 | 与数据更新率相同 |
响应时间 | 与数据更新率相同 |
谐波测量(PLL同步源法):
PLL源的基波频率 | 采样率(S/s) | 相对FFT数据长度的窗口宽度(基波频率) | 最大谐波分析次数 | 采样点数 |
---|
10~20Hz | f×3200 | 3 | 128 | 9600 |
20~40Hz | f×1600 | 6 | 128 | 9600 |
40~55Hz | f×960 | 10 | 128 | 9600 |
55~75Hz | f×800 | 12 | 128 | 9600 |
75~150Hz | f×480 | 20 | 128 | 9600 |
150Hz~440Hz | f×320 | 30 | 128 | 9600 |
440Hz~1.1KHz | f×160 | 60 | 80 | 9600 |
1.1KHz~2.6KHz | f×80 | 120 | 40 | 9600 |
电机功能-模拟量输入参数:
输入方式 | 安全BNC、浮地、隔离、TORQUE与SPEED的A、B、Z间的电气隔离 |
---|
输入阻抗 | 1MΩ±100kΩ |
量程 | 1V、2V、5V、10V、20V |
截止频率(可配置) | 100Hz,10kHz,50kHz,OFF |
有效测量范围 | ±110% |
最大允许电压 | ±22V |
最大共模电压 | ±42Vpeak |
位数 | 16bit |
采样速率 | 200kHz |
同步源 | U1~U6/I1~I6/EXT |
精度 | ±(0.05%读数 + 0.05%量程) |
温漂 | ±0.03%量程/℃ |
电机功能-脉冲频率输入参数:
输入方式 | 安全BNC、浮地、隔离、TORQUE与SPEED的A、B、Z间的电气隔离 |
---|
输入阻抗 | 1MΩ±100kΩ |
频率范围 | 1Hz~1MHz |
输入振幅范围 | ±22Vpeak |
最大共模电压 | ±42Vpeak |
有效振幅 | 1V |
最小高脉宽 | 2.5μS以上 |
精度 | ±(0.05%读数 + 1mHz) |
波形采样数据保存功能:
存储项 | 电压波形、电流波形、运算波形、FFT运算数据、转速、扭矩的模拟量、谐波数据、自定义函数 |
---|
储存模式 | 常规、实时、积分同步、条件触发 |
数据类型 | 数值、波形、数值 +波形 |
文件类型 | CSV格式、PAD格式 |
存储 | 内部电子盘、U盘 |
积分功能:
模式 | 可选择手动、标准、连续、实时标准、实时循环模式 |
---|
WP±模式 | 充电/放电、买电/卖电 |
计时器 | 设置定时器,能够自动停止积分。0000h00m00s~10000h00m00s |
计数停止 | 积分时间达到最大积分时间(10000小时),或积分值达到最大/最小显示积分值(±999999M),保持积分时间和积分值并且停止积分 |
精度 | ±(功率或电流精度 +时间精度 ) |
时间精度 | ±读数的 0.02% |
