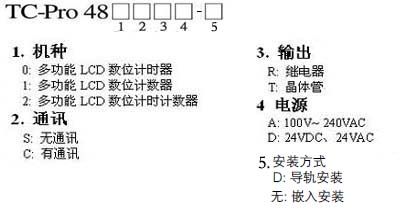

命名规则
型号机种
产品特点
▲6位LCD大屏幕背光显示
▲符合人体工学的按键设计
▲5种按键保护模式； KP-1～KP-5
▲ EEPROM储存(10万次以上重复写入),保存10年以上
▲NPN/PNP可切换电流-电压输入
▲12VDC外部电源,可驱动外部感应器外接光学编码器,红外线开关等
▲支持 PC/HMI通信功能
技术参数
型号 | TC-Pro480(D) |
种类 | 数位计时器 |
支持的组态 | 计时器，双计时器，双预置计时器 |
额定电源电压 | 100~240VAC(50/60HZ)，24VAC(50/60HZ)，12~24VDC(容许波动值：最多20％(p-p)) |
操作电压范围 | 85％~110％额定电源电压(12~24VDC： 90％~110％) |
消耗电力 | 约6.2VA于264VAC， 5.1VA于26.4VAC， 2.4W于12VDC |
安装方式 | 嵌入安装和导轨安装 |
外部连接 | 螺丝端子 |
输入讯号 | CP1，CP2，复位1 |
最大计数速度 | 无 |
计时模态 | 流逝时间(UP)和剩余时间(DOWN)可切换选择 |
输入方法 | 无电压输入: ON阻抗: 1kΩ以下(漏电流：5~20 mA于0Ω) ON残量电压:3V以下 OFF阻抗:100kΩ以上
电压输入:高(逻辑)准位：4.5~30 VDC低(逻辑)准位：0~2 VDC(输入阻抗：约4.7 kΩ)
|
输出方式 | 继电器/晶体管输出 |
控制输出 | SPDT接点输出：5A于250 VAC,电阻性负载(cos￠=1) 最小外加负载：10 mA于5 VDC 晶体管输出：NPN开集极，最多100mA于30 VDC 残量电压：最多1.5 VDC(约1V) 输出依据以接点输出之计时器的EN60947-5-1来分类 (AC-15； 250V 3A/ AC-13； 250V 5A/ DC-13； 30V 0.5A) 输出依据以晶体管输出之计时器的EN60947-5-2来分类(DC-13； 30V 100 mA) NEMA B300引导功率，1/4 HP 5-A电阻性负载于120 VAC，1/3 HP 5-A电阻性负载于240 VAC |
按键保护 | 有 |
预期寿命 | 机械：10,000,000次动作以上 电气：100,000次动作以上(5 A于250 VAC，电阻性负载) |
重量 | 约168克 |
通讯功能
●多种可选择的通讯格式:
多速率: 1200～57600bps
资料位元: 7/8bit
同位检查: N/0/E
停止位元: 1/2bit
●免费的PC软件TCSOFT
快速设定与实时监控
●支持MODBUS协议
可连接各种HMI/文本显示器/OPC/自制软件
●支持RS-232/485/422通讯接口方式
安装尺寸

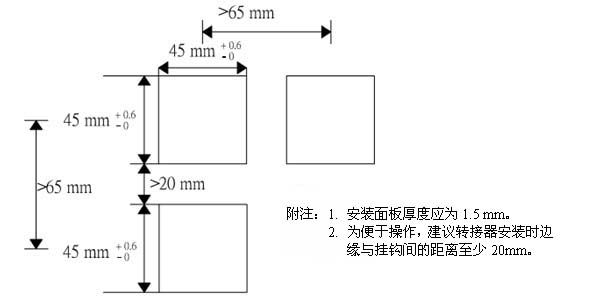

面板加工尺寸
附件
