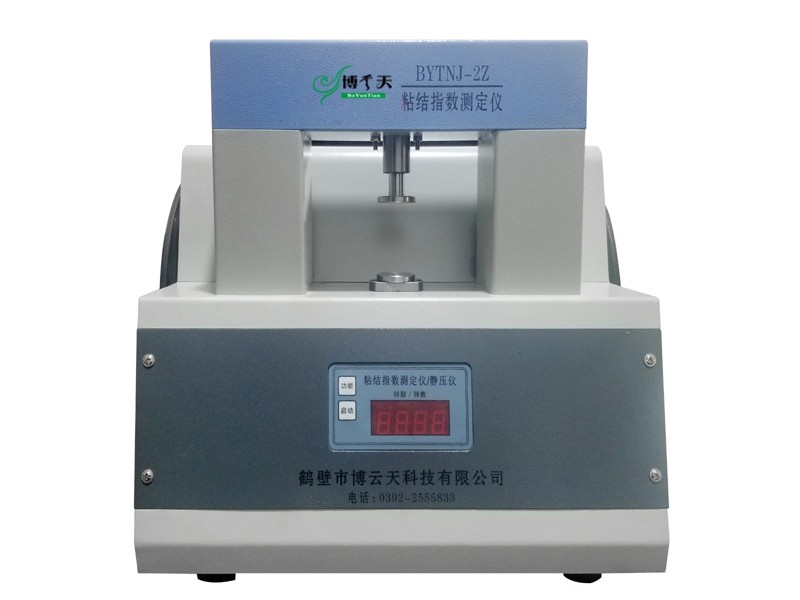

BYTNJ-2Z粘结指数测定仪-煤化验设备适用于煤炭、冶金、焦化及科研单位实验室炼焦用煤的粘结能力——罗加指数及粘结指数的测定。

BYTNJ-2Z粘结指数测定仪-煤化验设备的性能特点

BYTNJ-2z粘结指数测定仪是我司研制的一款将粘结指数测定仪与自动静压器二合一的新型产品。它把粘结指数测定仪与静压器这两种不同的仪器地结合在一起，使用户节约空间，操作更加方便。

BYTNJ-2Z粘结指数测定仪-煤化验设备的技术参数

转鼓转速：50±2r/min

预置转数：250转

转鼓转数显示方法：数码管显示

终止信号：蜂鸣器声

电 源：220V±10% 50HZ

功 率：约42W

机械性能：震动用噪音小，转动平稳

外型尺寸：（主机）430mm×270mm×280mm

重 量：（主机）约26Kg

BYTNJ-2Z粘结指数测定仪的使用方法

仪器开箱后，取出仪器检查是否正常，检查仪器正常后即可插入电源，打开电源开关，这时旋紧两边鼓盖，按[启动/停止]键，转鼓转动，开始计数，到预置转数，转鼓自动停止，蜂鸣器发出10秒提示音。显示[b250]数字显示与预置数相符，说明仪器完好，能正常工作，开始正式测试。

将搅拌好的煤样加上压块放入静压托盘，按下静压按钮，全部过程将自动完成，提示音结束实验。

然后打开鼓盖，鼓内轻轻放入需测的焦炭后，旋紧鼓盖，按启动按钮，即能正常工作。自动停鼓后，蜂鸣器报警10秒，打开鼓盖，轻轻取出焦炭，然后按有关规定进行每次转鼓试验。

测试结束，关闭数码显示开关，断开电源，将仪器擦拭干净。

粘结指数测定仪实验步骤

1 、先称取5g专用无烟煤，再称取1g试验煤样放入坩埚，质量应称准0.001g。

2 、用搅拌丝将坩埚内的混合物搅拌2min。搅拌方法是：坩埚作45°左右倾斜，逆时针方向转动，每分钟约15转，搅拌丝按同样倾角作顺时针方向转动，每分钟约150转，搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。约经1 min45 s 后。一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，约2 min 时，搅拌结束，亦可达到用同样搅拌效果的机械装置进行搅拌。在搅拌时，应防止煤样外溅。

3、 搅拌后，将坩埚壁上煤粉用刷子轻轻扫下，用搅拌丝将混合物小心地拨平，并使沿坩埚壁的层面略低1mm～2mm，以便压块将混合物压紧后，是煤样表面处于同一平面。

4、 用镊子夹压块于坩埚中间。然后将其置于压力器，将压杆轻轻放下，静压30 s。

5 、加压结束后，压块仍留在混合物上，加上坩埚盖。注意从搅拌时开始，带有混合物的坩埚，应轻拿轻放，避免受到撞击与振动。

6 、将带盖的坩埚放置在坩埚架中，用带手柄的平铲或夹子托起坩埚架，放入预先升温到850℃的马弗炉内的恒温区。要求6 min内，炉温应恢复到850℃，以后炉温应保持在（850±10）℃。从放入坩埚开始计时，焦化15 min之后，将坩埚从马弗炉中取出，放置冷却到室温。若不立即进行转股实验，则将坩埚放入干燥器中。马弗炉温度测量点，应在两行坩埚中间。炉温应定期校正。

7 、从冷却后的坩埚中取出压块。当压块上附有焦屑时，应刷入坩埚内。称量焦渣总质量，然后将其放入转股内，进行一次转鼓试验，转股试验后的焦块用1mm圆孔筛进行筛分，再称量筛上物质量，然后，将其放入转股进行**次转股试验，重复筛分、称量操作。每次转股试验5 min 即250转。质量均称准到0.01g 。

8 、结果表述

粘结指数（G）按式（1）计算：G=10+(30m1+70m2)/m

式中：；m1——一次转鼓试验后，筛上部分的重量，g;

m2——**次转鼓试验后，筛上部分的重量，g。

m——焦化处理后焦渣总重，g；

计算结果取到小数点后一位
