CFY-500型超临界CO2高压反应装置

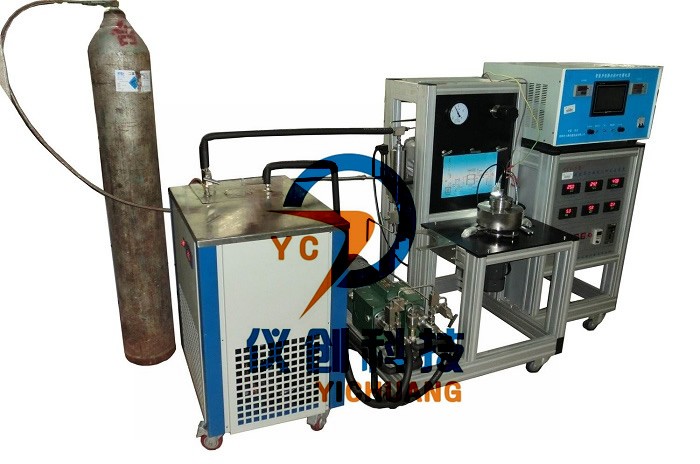

CFY-500型超临界CO2高压反应装置图片
型号:CFY-500
产地:南通
工作压力:高压


产品介绍

装置的结构组成

该装置工作流程如图所示,主要由以下各部分组成:

1. 冷却系统,包括冷凝管、储罐、低温浴槽、外循环冷却泵等;

2. CO2柱塞泵

3. 反应釜

4. 加热控温系统;包括:反应釜、预热器、冷浴的控温。

压力测量系统;包括:泵出口压力、反应釜压力。

组成装置各部件的主要技术指标

冷却管

气态CO2经冷凝管冷凝成液态的CO2,冷凝管由φ6×1mm不锈钢管线绕制而成,长约15m左右,安装在低温浴槽中。

储罐

用于储存液态CO2,容积1000mL,工作压力16MPa,材质1Cr18Ni9Ti,安装在低温浴槽中。

低温恒温浴

控温范围:-5~100℃,控温精度±0.1℃,

工作室尺寸:280×250×220㎜,浴槽内胆用不锈钢制作,数显温控,PID调节控温。

浴槽带外循环泵,可将冷却液外循环至泵头,用于泵的冷却。

CO2柱塞泵

该泵为双柱塞结构,泵头可循环冷却,工作压力50MPa,量大排量4L/h,通过调节泵柱塞的行程,可改变泵的排量。

反应釜

反应釜:500mL/40MPa/350℃,材料;316L (HC276) 带搅拌系统

釜体采用电加热方式升温,反应釜设置一安全阀,当釜内压力超过其设定压力后即可泄压保护。

加热控温系统

温度测量采用Pt100测温探头,温控仪采用XMTA-7512测温,控温点包括:反应釜预热器和冷浴槽。

压力测量系统

压力采用精密压力表测量,测压点包括:

⑴.泵前压力:采用电接点压力表,量程60MPa,电极点压力表可设定压力上限,过压停泵保护;

⑵.反应釜压力:采用0.25%F•S, 60MPa的压力变送器
