设备特点：

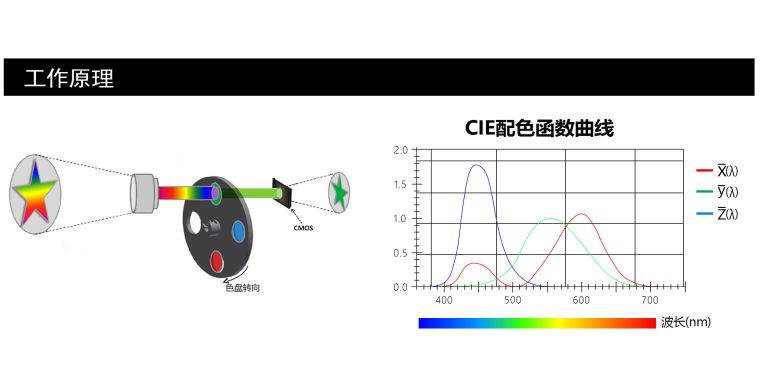

●严格匹配CIE XYZ的滤⾊⽚，精确获取真实准确的亮度、⾊度数据；
●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不事镜头，为客户提供符合需求的、性价比***解决方案；
●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；
●配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格(PASS/NG)指示，提供第三方开发的SDK软件包。
技术指标：
| 参数/型号 | CXS-1200 |
| 总像素点 | 1200万 |
| 分辨率 | 4096*3000 |
| 像元尺寸 | 3.45*3.45um |
| 靶面尺寸 | 1.1"(14.1*10.3mm) |
| 曝光时间 | 1us-10s |
| 测试速度 | <3s(曝光时间小于500ms情况下) |
| 测试功能 | 亮度L,色坐标x，y，色温，主波长，亮度色度均匀性 |
| 亮度范围 | 0.001--1000kcd/m2(可根据需求定制量程，加ND镜) |
| 亮度精度 | ±3%(标准A光源条件下) |
| 色度精度 | dx，dy：±0.003(标准A光源条件下) |
| 配套镜头 | 标配16mm镜头，25mm，50mm可选 |
| 通讯接口 | USB3.0 B型 |
| 外型尺寸 | 186*100*130mm(不含镜头) |
配套镜头选型表
| 镜头焦距 | 50mm | 25mm | 16mm(标配) | 12mm(广角) |
| 光学畸变 | 0.01% | 0.04% | 0.07% | 0.39% |
| 视角 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 |
| 16.1° | 11.8° | 31.6° | 23.4° | 47.7° | 35.9° | 61.0° | 46.7° |
| 工作距离 | 测量目标尺寸(mm) |
| 100mm | - | - | - | - | 88 | 65 | 118 | 86 |
| 150mm | - | - | 85 | 62 | 132 | 97 | 177 | 129 |
| 250mm | 71 | 52 | 141 | 103 | 221 | 162 | 394 | 216 |
| 400mm | 113 | 83 | 226 | 166 | 353 | 259 | 471 | 345 |
| 500mm | 141 | 103 | 283 | 207 | 442 | 323 | 589 | 431 |
| 1000mm | 283 | 207 | 565 | 414 | 883 | 647 | 1178 | 863 |
| 2000mm | 565 | 414 | 1413 | 1035 | 1766 | 1294 | 2355 | 1725 |
场景应用：●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等。
