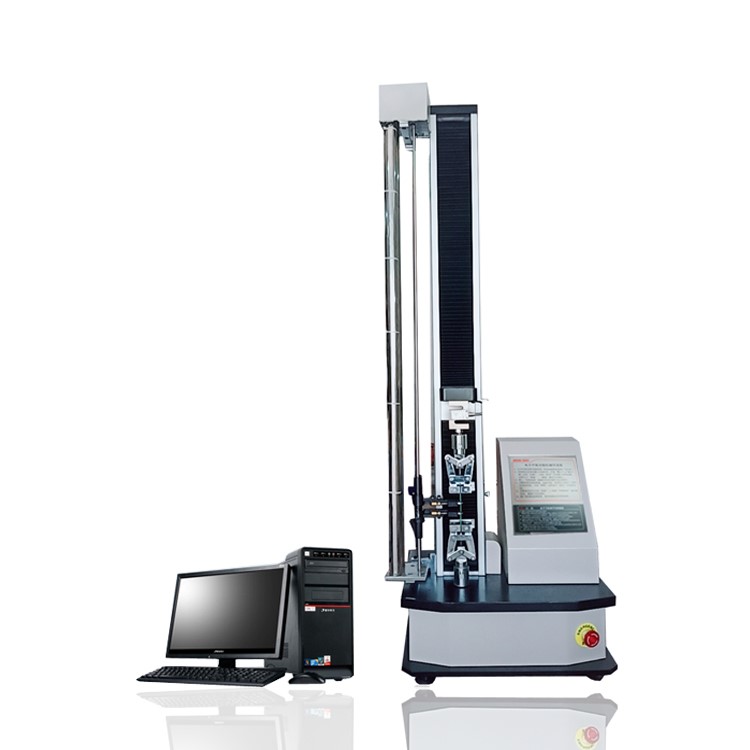

WKT-L5电子**试验机 可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、防水材料、合成材料、包装带、纸张、电线电缆、光纤光

产品概述

本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、防水材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

技术参数

可测试项目一览表

**试验机特殊测试项目

1. 弹性系数即弹性杨氏模量

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

2. 例限

荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。

3. 弹性限

为材料所能承受而不呈**变形之最大应力。

4. 弹性变形

除去荷重后，材料的变形完全消失。

5. **变形

除去荷重后，材料仍残留变形。

6. 屈服点

材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

7. 屈服强度

拉伸时，**伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。

8. 弹簧K值

与变形同相位的作用力分量与形变之比。

9. 有效弹性和滞后损失

在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

显示界面

UTM107+Win7/10测试软件计算机屏幕显示。豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

动力系统与传感器

伺服电机+伺服驱动器＋滚珠丝杆＋光杆直线轴承＋同步带传动。高精度力量传感器：0-30kN (区间选配)，力量精度在±0.1 %以内。

丰富的容量分段

全程七档：x1，x2，x5，x10，x20x，50，x100；采用高精度24 bits A/D，取样频率200Hz，全程力量最大解析度1/1000,000。

测试空间

测试宽度约400 mm（标准规格）；联板上下空间900 mm（不含夹具）（标准规格）。

控制系统

采用Pulse Command控制方式使控制更精准，速度控制范围0.001～400 mm/min。中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。

全程位移

编码器2500 P/R，提升4倍精度，采用LINE DRIVE编码器抗干扰能力极强，位移解析0.001mm。

校正系统

简洁的全程一档与精密全程七档力量线性双校正系统。

安全装置系统

仪器拥有过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能，让操作安全顺利的进行。

软件功能介绍

试验机测控系统是专为微机电子**试验机、微机液压**试验机、微机压力机设计的测控系统。可进行拉伸、压缩、弯曲、剪切、撕裂、剥离试验。采用PC机和接口板进行数据的采集、保存、处理和打印 试验结果。可计算最大力、屈服力、平均剥离力、最大变形、屈服点、弹性模量等参数；可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS 2003数据库支持，使系统功能更为强大。

采用Visual Studio .Net开发，支持Windows XP/Win7 操作系统；支持9种文字:中文简体、中文繁体、英文、西班牙文、俄文、日文、法文、德文、葡萄牙文,任意切换，试验数据的数据库字段显示名跟随所选文字自动翻译，使数据在本地文字下方便的浏览，基本满足试验机在全世界的使用；

支持3种类型：SI国际标准单位、kg-cm单位、Lb-Inch英制单位，6种常用单位制：N-mm-MPa、kN-mm-MPa、gf-cm-kgf/cm2、kgf-cm-kgf/cm2、Lb-Inch-kpsi、kP-Inch-kpsi,单位切换方便。满足不同地区标准的使用。

1. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。

2. 试品资料:提供使用者设定所有试品数据，一次输入数据**重复使用。并可自行增修公式以提高测试数据契合性。

3. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）

4. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。

5. 图形曲线尺度自动**化(Auto Scale)，可使图形以**尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。

6. 测试结果可以EXCEL格式的数据形式输出。

7. 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。数据备份：测试数据可保存在任意硬盘分区。

8. 语言：简体中文。

9. 软件具有历史测试数据演示功能。
